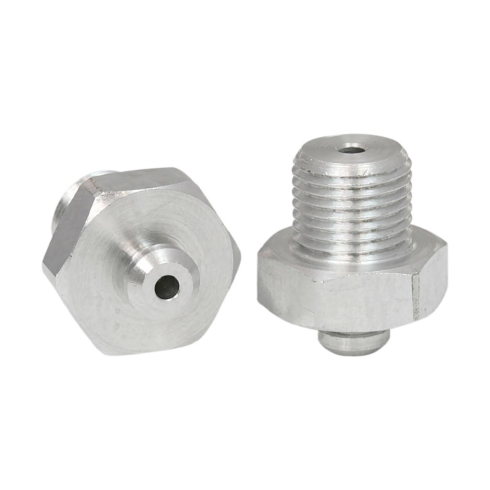

Всасывающий патрубок Schmalz SA-NIP N004 G1/8-AG DN200

Всасывающий патрубок Schmalz серии SA-NIP N004 - это жесткий соединительный элемент для механической фиксации вакуумных присосок на держателях и обеспечения герметичного канала подачи вакуума. Узел разработан для применения в составе вакуумных захватных систем промышленных роботов и манипуляторов, работающих с мелкоразмерными заготовками.

Корпус изделия выполнен из алюминия, что обеспечивает минимальную массу в 4 г и снижает инерционные нагрузки при высокоскоростном перемещении захвата. Алюминиевый сплав обладает высокой коррозионной стойкостью и механической прочностью, гарантируя стабильность посадочного места под эластомерную присоску в условиях циклической эксплуатации. Материал химически нейтрален к большинству рабочих сред, типичных для вакуумных систем промышленной автоматизации.

• Материал: Алюминий
• Присоединительная резьба: G1/8-M (наружная)
• Внутренний проход (dn): Ø2 мм
• Внешний диаметр (D): Ø6 мм
• Длина резьбовой части (LG1): 8 мм
• Размер под ключ (SW1): 14 мм
• Вес: 4 г

Монтаж осуществляется через наружную цилиндрическую резьбу G1/8. Наличие шестигранного профиля под ключ 14 мм позволяет производить сборку с использованием стандартного инструмента, обеспечивая необходимый момент затяжки. Конструкция патрубка оптимизирована под посадку чашек серии N004 с внутренним диаметром 6 мм, гарантируя плотное прилегание и исключая утечки в зоне сопряжения. При установке в магистраль рекомендуется применять уплотнительные кольца для компенсации возможных неровностей привалочной поверхности.
