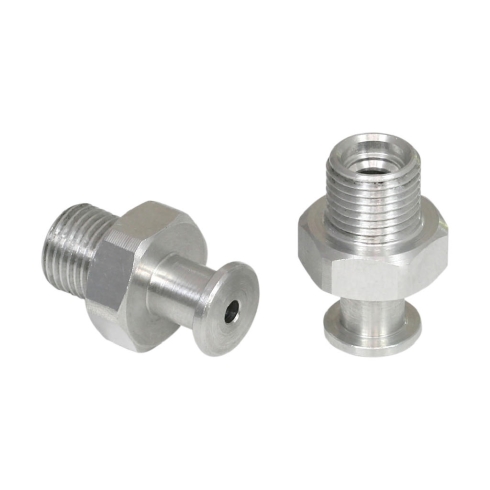

Всасывающий патрубок Schmalz SA-NIP N007 G1/8-AG DN240

Всасывающий патрубок Schmalz серии N 007 - это соединительный компонент для интеграции вакуумных присосок в системы захвата и перемещения деталей на базе пневматических и вакуумных линий. Изделие служит связующим звеном между эластичным элементом захвата и магистралью подачи вакуума, обеспечивая герметичность и механическую стабильность соединения.

Корпус из алюминия минимизирует общую массу узла до 3,7 г, что критически важно для высокодинамичных перемещений в робототехнике, где избыточная инерция манипулятора снижает точность и скорость цикла. Материал устойчив к окислению в стандартных производственных условиях, однако при подборе необходимо учитывать химическую совместимость алюминиевого сплава с парами агрессивных веществ, если они присутствуют в рабочей среде. Проходное сечение dn 2,4 мм определяет пропускную способность и время вакуумирования системы.

• Присоединительная резьба: G1/8"-M
• Диаметр подключения (D): 10 мм
• Номинальный диаметр (dn): 2,4 мм
• Материал корпуса: Алюминий
• Размер под ключ (SW1): 14 мм
• Общая длина (L1): 21 мм
• Вес: 3,7 г

Для монтажа используется внешняя цилиндрическая резьба G1/8 с шестигранником под ключ 14 мм. Компактная конструкция с длиной резьбовой части 7,5 мм и общей высотой 21 мм позволяет использовать патрубок в условиях ограниченного пространства. При сборке рекомендуется соблюдать номинальный момент затяжки для предотвращения деформации алюминиевого корпуса и обеспечения надёжной фиксации без повреждения ответной резьбы распределительной плиты.
