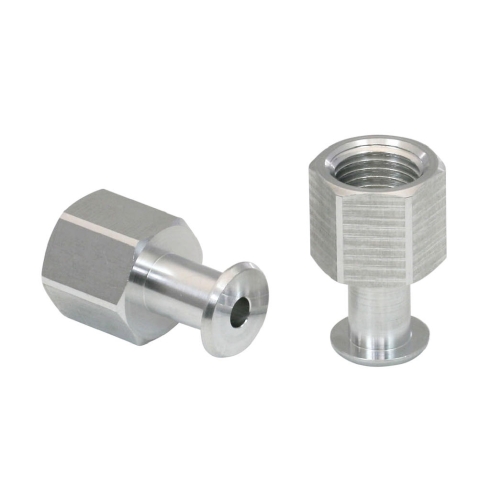

Всасывающий патрубок Schmalz SA-NIP N018 G1/4-IG DN440

Всасывающий патрубок Schmalz серии SA-NIP - это соединительный компонент вакуумной линии, предназначенный для механической фиксации вакуумных присосок и обеспечения герметичного канала подачи разрежения к зоне захвата.

Изделие выполнено из алюминия, что обеспечивает минимальную массу 7,9 г и позволяет интегрировать узел в высокодинамичные системы перемещения с большими ускорениями без существенного влияния на инерционность захватного устройства. Номинальный проходной диаметр составляет 4,4 мм, что определяет расходные характеристики вакуумной системы и время достижения рабочего уровня разрежения в присоске. Конструкция патрубка рассчитана на эксплуатацию в стандартных условиях промышленной автоматизации при работе с сухим и очищенным воздухом.

Монтажная часть оснащена внутренней резьбой G1/4-F для подключения к магистрали или держателю. Установка осуществляется с помощью внешнего шестигранника SW17 и внутреннего шестигранника SW5, что упрощает сборку в ограниченном пространстве. Серия ниппеля N 018 строго определяет совместимость с конкретными типоразмерами вакуумных захватов Schmalz, обеспечивая плотную посадку без риска утечек в узле сопряжения.

• Материал: алюминий
• Присоединительная резьба: G1/4-F
• Номинальный диаметр: Ø4,4 мм
• Серия ниппелей: N 018
• Длина резьбовой части: 12,4 мм
• Вес: 7,9 г
