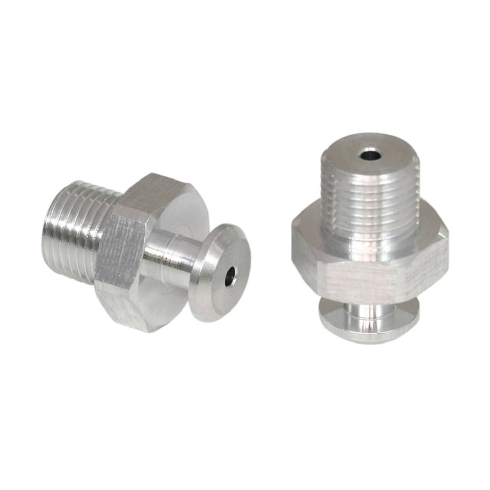

Всасывающий патрубок Schmalz SA-NIP N006 G1/8-AG DN200

Всасывающий патрубок Schmalz серии SA-NIP N006 G1/8-AG DN200 - это алюминиевый соединительный компонент для вакуумных систем промышленной автоматизации, обеспечивающий механическую фиксацию присосок и их связь с магистралью.

Корпус изделия выполнен из алюминия, что гарантирует высокую механическую прочность при минимальном весе (4,3 г). Малая масса компонента критически важна для высокодинамичных систем захвата, так как снижает общую инерционность манипулятора. Конструкция патрубка рассчитана на работу в условиях промышленного вакуума с неагрессивными газообразными средами. Номинальный внутренний диаметр (dn) составляет 2 мм, что определяет пропускную способность узла и должно учитываться при расчете времени цикла срабатывания захвата.

Монтаж осуществляется через наружную цилиндрическую резьбу G1/8 с длиной ввинчивания 8 мм. Шестигранный фланец под ключ 14 мм позволяет выполнить установку с регламентированным моментом затяжки, обеспечивая герметичность соединения без риска повреждения корпуса. Геометрия посадочного места соответствует стандартам серии ниппелей N 006, что гарантирует полную совместимость с вакуумными чашками Schmalz соответствующего типоразмера. Компактное исполнение с общей длиной 19,5 мм упрощает интеграцию в ограниченном пространстве роботизированных ячеек.

• Материал: алюминий
• Присоединительная резьба: G1/8"-M
• Номинальный диаметр (dn): 2 мм
• Наружный диаметр (D): 10 мм
• Размер под ключ (SW1): 14 мм
• Длина резьбы (LG1): 8 мм
• Общая длина (L1): 19,5 мм
• Вес: 4,3 г
