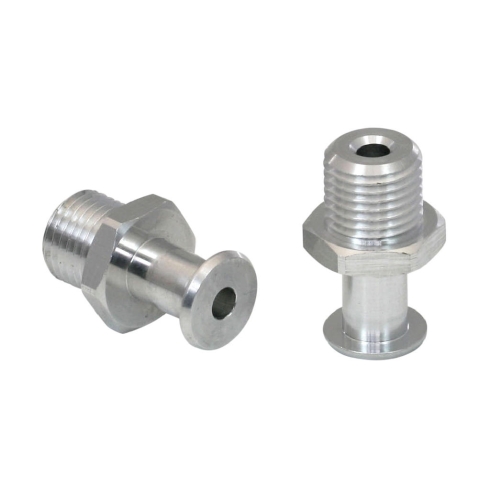

Всасывающий патрубок Schmalz SA-NIP N018 G1/4-AG DN440

Всасывающий патрубок Schmalz серии SA-NIP N018 G1/4-AG DN440 - это соединительный элемент для механической фиксации и пневматического подключения вакуумных присосок к магистралям систем захвата. Изделие обеспечивает герметичный переход между генератором вакуума и исполнительным органом в задачах автоматизированного перемещения заготовок.

Корпус из алюминия сочетает коррозионную стойкость и малый вес (7.9 г), что минимизирует инерционность манипулятора при работе с высокими ускорениями. Конструкция патрубка устойчива к температурным воздействиям в пределах свойств металла, однако общая термостойкость узла определяется характеристиками установленной присоски. Внутренний диаметр проходного канала Ø4.4 мм ограничивает поток воздуха, что является определяющим фактором при расчете времени создания вакуума.

• Материал: Алюминий
• Присоединительная резьба: G1/4"-M
• Диаметр внутреннего канала: Ø4.4 мм
• Размер под ключ (SW1): 17 мм
• Вес: 7.9 г
• Длина резьбовой части (LG1): 11 мм

Присоединение к системе выполняется через наружную цилиндрическую резьбу G1/4. Для удобства монтажа в стесненных условиях предусмотрены внешние грани под ключ SW17 и внутренний шестигранник SW5. Совместимость с компонентами серии N 018 гарантирует точность посадки и надежное распределение разрежения в зоне контакта присоски с объектом.
