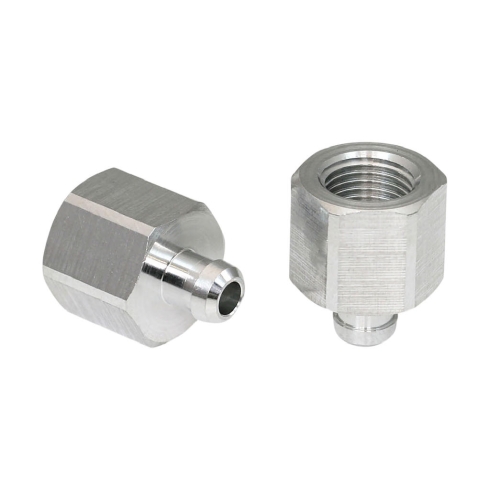

Всасывающий патрубок Schmalz SA-NIP N016 G1/8-IG DN350

Всасывающий патрубок SA-NIP N016 G1/8-IG DN350 бренда Schmalz - это соединительный ниппель серии N 016 для фиксации вакуумных присосок и обеспечения герметичного канала между чашкой и вакуумной магистралью.

Изделие выполнено из алюминия, что обеспечивает минимальную массу 4,1 г и коррозионную стойкость в условиях стандартной цеховой среды. Пропускная способность узла ограничена внутренним диаметром 3,5 мм, который является определяющим при расчете времени цикла и подборе производительности вакуумного генератора. Конструкция рассчитана на эксплуатацию в вакуумных системах с сухим очищенным воздухом или неагрессивными газами.

Монтаж производится с помощью внутренней резьбы G1/8" (G1/8-IG) с глубиной захода 8 мм. Корпус имеет шестигранник под ключ 14 мм для передачи необходимого момента затяжки при сборке. Ниппель серии N 016 обеспечивает надежное механическое соединение, соответствующее стандартной размерной сетке компонентов Schmalz, и исключает несанкционированные утечки в точке сопряжения.

• Внутренний диаметр (dn): 3,5 мм
• Присоединительная резьба: G1/8"-F
• Материал корпуса: Алюминий
• Размер под ключ (SW1): 14 мм
• Общая длина (L1): 18,5 мм
• Вес: 4,1 г
