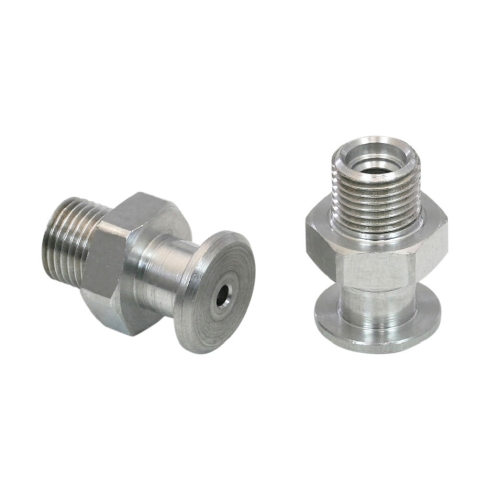

Всасывающий патрубок Schmalz SA-NIP N008 G1/8-AG DN350

Всасывающий патрубок Schmalz серии N 008 - это резьбовой соединительный компонент для фиксации вакуумных присосок на держателях или распределителях в системах автоматизированного захвата.

Изделие выполнено из алюминия, что обеспечивает малую массу (4,7 г) и позволяет использовать патрубок в высокодинамичных узлах, где критичен суммарный вес исполнительного механизма. Конструкция серии SA-NIP рассчитана на работу в условиях промышленного вакуума; материал корпуса обладает достаточной коррозионной стойкостью для эксплуатации в нормальных средах и сохраняет стабильность при температурных колебаниях, характерных для общепромышленного применения. Пропускная способность ограничена внутренним номинальным диаметром 3,5 мм, что необходимо учитывать при расчете времени цикла вакуумирования и сброса захвата.

• Материал: Алюминий
• Присоединительная резьба (G1): G1/8-M
• Внутренний диаметр (dn): Ø3,5 мм
• Длина резьбы (LG1): 8 мм
• Размер под ключ (SW1): 14 мм
• Серия ниппелей: N 008
• Вес: 4,7 г

Монтаж производится в резьбовое отверстие магистрали или переходника. Наличие наружного шестигранника SW 14 мм и внутреннего SW 4 мм обеспечивает удобство сборки в ограниченном пространстве и точное позиционирование. При установке рекомендуется соблюдать момент затяжки, соответствующий стандарту для резьбовых соединений из алюминия, чтобы избежать деформации витков резьбы. Совместимость с компонентами вакуумной системы гарантируется при соответствии посадочному типоразмеру серии ниппелей N 008.
