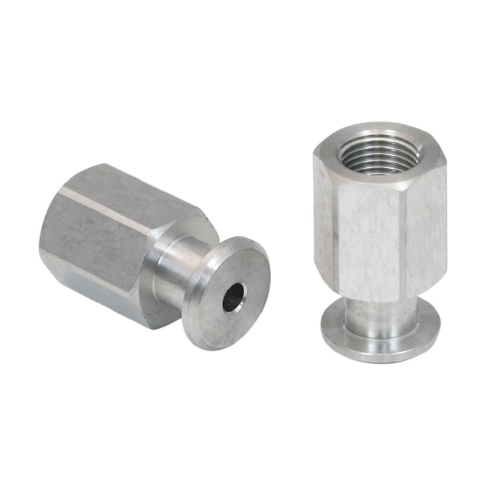

Всасывающий патрубок Schmalz SA-NIP N008 G1/8-IG DN350

Всасывающий патрубок Schmalz серии SA-NIP N008 G1/8-IG DN350 - это резьбовой соединительный элемент из алюминия для подключения вакуумных присосок к манипуляторам и траверсам систем промышленной автоматизации.

Материал корпуса обеспечивает высокую механическую прочность при низкой массе 6,7 г, что позволяет минимизировать инерционные нагрузки на исполнительные механизмы при циклической работе. Техническим ядром изделия является номинальный диаметр 3,5 мм, который ограничивает максимальный поток воздуха и определяет динамику набора вакуума в системе захвата.

• Материал: алюминий
• Тип резьбы G1: G1/8"-F (внутренняя)
• Номинальный диаметр dn: 3,5 мм
• Размер под ключ SW1: 14 мм
• Общая длина L1: 25 мм
• Вес: 6,7 г

Присоединение к вакуумной магистрали выполняется через внутреннюю резьбу G1/8. Конструкция патрубка предполагает установку с использованием стандартного монтажного инструмента: размер шестигранника под ключ SW1 составляет 14 мм. Совместимость с компонентами вакуумных захватов ограничена типоразмером серии N 008, что требует подбора ответных частей в соответствии с посадочными размерами стандарта Schmalz.
