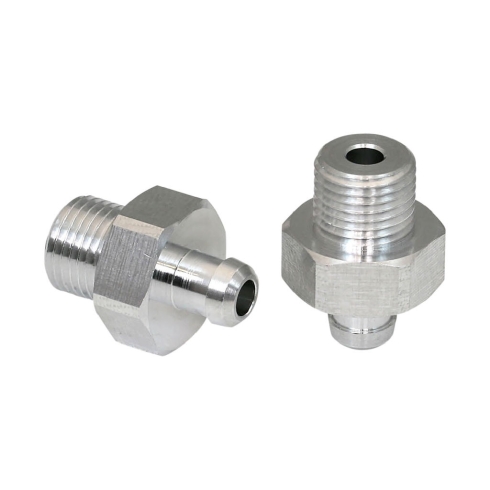

Всасывающий патрубок Schmalz SA-NIP N016 G1/8-AG DN350

Всасывающий патрубок Schmalz серии N 016 - это жесткий соединительный ниппель для фиксации вакуумных присосок и их интеграции в пневматические магистрали систем промышленной автоматизации.

Изделие выполняет роль несущего компонента и канала для передачи разрежения в захватных устройствах. Проходное сечение Ø3,5 мм обеспечивает необходимый расход воздуха для создания вакуума, а использование алюминия в качестве основного материала позволяет снизить вес узла до 4,1 г. Это решение критично для высокодинамичных систем перемещения, где минимизация массы захватного модуля напрямую влияет на снижение инерционных нагрузок на приводы и время цикла.

Присоединение к вакуумной линии осуществляется через внешнюю цилиндрическую резьбу G1/8-M. Конструкция корпуса предусматривает шестигранный профиль под ключ SW14 для удобства монтажа и обеспечения требуемого момента затяжки при герметизации. Геометрия патрубка SA-NIP N016 оптимизирована для работы с вакуумными компонентами Schmalz соответствующего типоразмера, гарантируя соосность и надежность фиксации чашки при многократных нагрузках.

• Присоединительная резьба: G1/8"-M
• Материал корпуса: Алюминий
• Проходное сечение (dn): Ø3,5 мм
• Размер под ключ (SW1): 14 мм
• Длина резьбовой части (LG1): 7,5 мм
• Общая длина (L1): 20 мм
• Вес изделия: 4,1 г
