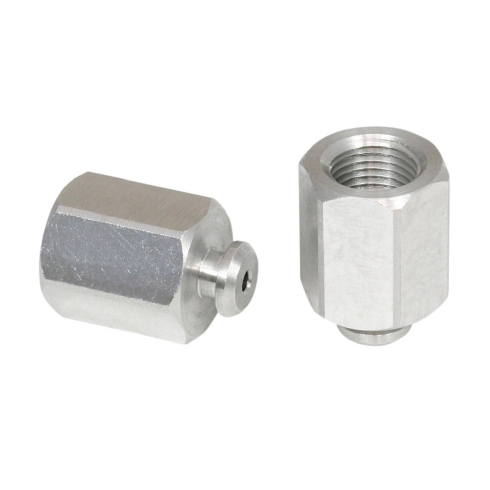

Всасывающий патрубок Schmalz SA-NIP N005 G1/8-IG DN200

Всасывающий патрубок Schmalz серии N 005 - это жесткий соединительный ниппель для фиксации вакуумных присосок и организации герметичного пневматического канала в системах вакуумного захвата.

Конструкция из алюминия обеспечивает малую массу изделия (всего 5,3 г), что является ключевым фактором при проектировании высокоскоростных перекладчиков (pick-and-place), где минимизация веса исполнительных органов напрямую влияет на динамические характеристики и ресурс приводов. Алюминиевый корпус устойчив к коррозии и механическому износу в типичных индустриальных средах, сохраняя стабильность геометрических параметров при длительной эксплуатации в составе вакуумных манипуляторов.

• Внутренняя резьба: G1/8"-F
• Материал корпуса: Алюминий
• Размер под ключ (SW1): 14 мм
• Внутренний диаметр (dn): 2 мм
• Длина резьбы (LG1): 9 мм
• Общая длина (L1): 20,5 мм
• Вес: 5,3 г

Присоединение к вакуумной линии осуществляется через внутреннюю резьбу G1/8", а наличие шестигранного профиля 14 мм упрощает монтаж с применением стандартного инструмента. Патрубок конструктивно оптимизирован для работы в составе вакуумных захватов Schmalz соответствующей серии, гарантируя плотную посадку уплотнительных компонентов и исключая паразитные подсосы воздуха при соблюдении регламентных моментов затяжки и чистоты резьбового соединения.
