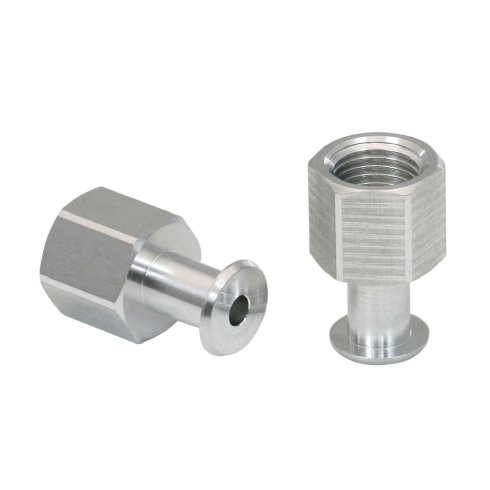

Всасывающий патрубок Schmalz SA-NIP N019 G1/4-IG DN820

Всасывающий патрубок SA-NIP N019 G1/4-IG DN820 Schmalz - это соединительный ниппель серии N 019 для интеграции вакуумных присосок в системы промышленного захвата и перемещения на базе вакуумных технологий.

Ниппель обеспечивает жёсткую механическую фиксацию присоски и герметичный пневматический канал для передачи вакуума. Внутренний проходной диаметр dn 8,2 мм минимизирует пневматическое сопротивление, что критично для производительности систем в условиях высокоскоростных циклов срабатывания. Конструкция серии SA-NIP оптимизирована для работы в условиях динамических нагрузок, характерных для манипуляторов, упаковочных линий и робототехнических захватов.

Изделие выполнено из алюминия, что обеспечивает малый вес (17,8 г) и высокую коррозионную стойкость в условиях общепромышленных сред. Материал не подвержен деформации при перепадах давления и сохраняет геометрическую точность присоединительных поверхностей при длительной эксплуатации. Алюминиевое исполнение допускает применение в широком температурном диапазоне, который на практике ограничивается характеристиками сопрягаемых эластичных элементов присоски.

• Внутренняя резьба: G1/4"-F
• Внутренний диаметр dn: 8,2 мм
• Материал: Алюминий
• Общая длина L1: 38 мм
• Размер под ключ SW1: 21 мм
• Размер под ключ SW2: 8 мм
• Вес изделия: 17,8 г

Монтаж осуществляется через внутреннюю резьбу G1/4 с глубиной ввинчивания LG1 12 мм. Корпус оснащён двумя поверхностями под ключ для удобства затяжки и фиксации при сборке. Компактные габариты и внешний диаметр 20 мм позволяют использовать патрубок в условиях ограниченного пространства без потери пропускной способности канала вакуума.
