Соединительные кабели для датчиков
Соединительные кабели для датчиков и электродов или коммутационные шнуры являются одной из составных частей структурированной кабельной системы. Устройства представляют собой электрические кабели для подключения одного электрического устройства к другому или к оборудованию для передачи унифицированного сигнала.
Все электронные приборы нуждаются в соответствующем подключении. Даже самая элементарная электрическая схема не способна полноценно работать без всевозможных разъемов, которые обеспечивают коммутацию.
Несмотря на кажущуюся визуальную простоту, датчики имеют разные схемы подключения, поэтому при выборе соединительных кабелей необходимо учитывать погрешности, связанные с сопротивлением связующих проводов.
Варианты исполнения
Коммутационные устройства обеспечивают исключительно высокую функциональность и качество, отличаются высокой прочностью на изгиб и стойкостью к скручиванию.
Широкий выбор соединительных кабелей различных форм и размеров, изготовленных из разных материалов, в сочетании с широким выбором штекерных розеток, обеспечивают потребителей большим диапазоном возможных комбинаций и способны удовлетворить практически любые требования.

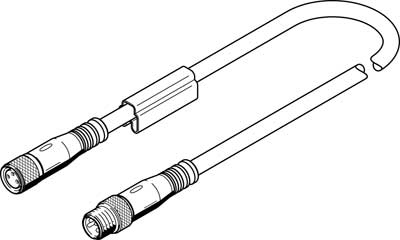

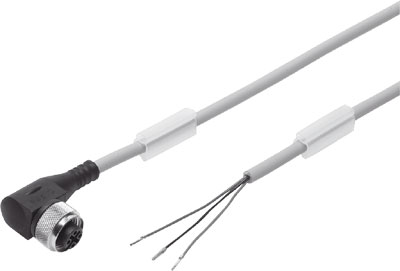

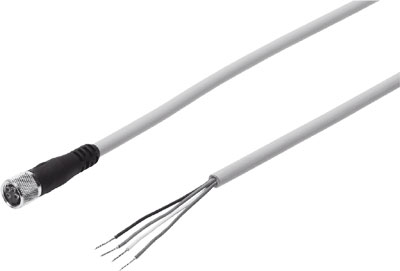

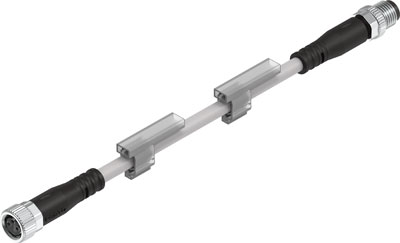

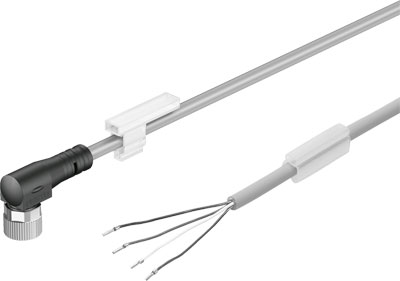

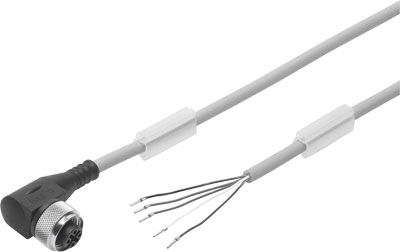

Кабели NEBU. Универсальные модульные соединительные устройства с бесконечным количеством комбинаций различных разъемов, длины и качества. Используются с индуктивными датчиками и в модульных системах исполнительных механизмов, со всеми устройствами с разъемами М8 и М12. Могут использоваться для соединения датчиков положения, перемещения, датчиков и реле давления, расхода, оптических и индуктивных датчиков, распределителей с центральным разъемом, таких как СРЕ, МРА или VSVA. Простое и функциональное электрическое соединение обеспечивает максимальную гибкость. Возможность индивидуальной конфигурации штекеров, розеток и кабелей.
Кабели NEBU доступны в нескольких вариантах исполнений:
- для статичных и стандартных случаев применения, использования в энергосетях и роботизации;
- с дисплеем для индикации рабочего состояния;
- исполнения для подключения датчиков и исполнительных механизмов.
Корпус кабеля NEBU выполнен из полиуретана, материал оболочки — высококачественный поливинилхлорид. Штекерный контакт изготовлен из позолоченной латуни. Материал изолирующей оболочки — поливинилхлорид или термопластичный полиэфирный эластомер.
Кабель отличается стойкостью к маслу и не содержит галогены.

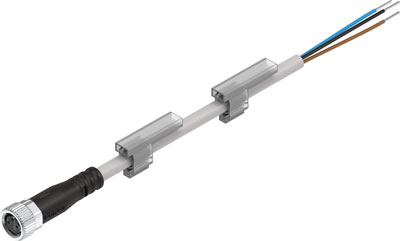

Кабель NEBS со штекерной розеткой, предназначенный для датчиков положения. Материал уплотнения — бутадиен-нитрильный каучук (NBR). Материал электрического контакта — латунь, никелирование или позолота. Материал накидной гайки — цинковая штамповка. Материал оплетки кабеля — термопластичный полиуретан TPE-U (PUR).
Температура эксплуатации от -20 до +60 °С. Отличается очень высокой стойкостью к коррозии.
Кабели RG 174 DЗ-BNC для датчиков. Коаксиальные кабели предназначены для подключения датчиков рН без кабеля к дозирующим насосам со встроенными контроллерами и анализаторам жидкости.
Комплектация: кабель RG174D3 различной длины, штекер с резьбовым соединением и разъем BNC. Доступная длина соединительных коаксиальных кабелей: 0,5, 1, 3, 5, 9 и 15 м.
Кабели для датчиков SONDA CL, с BNC разъемом. Кабели датчиков хлора SONDA CL необходимы для подключения датчиков к анализатору жидкости eSELECT или дозирующего насоса со встроенным контроллером типа DLX(B) / BT PH-RX-CL/MB. Разъем BNC служит для сигнала, штекер типа «Hirschmann» используется для электропитания.

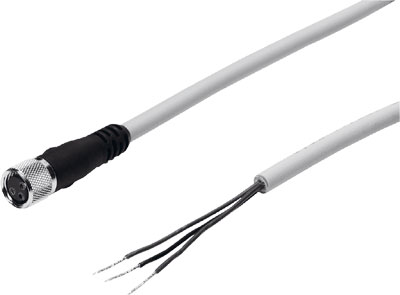

Кабель SIM со штекерной розеткой, предназначенный для датчиков положения. Кабель оснащен светодиодами индикации готовности и состояния.
Корпус и оплетка кабелей SIM выполнены из полиуретана, материал электрических контактов — позолоченная латунь. Материал изоляции — полипропилен, уплотнения выполнены из нитриловой резины.

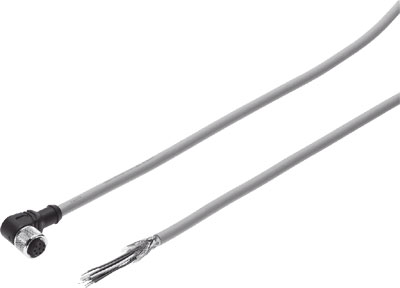

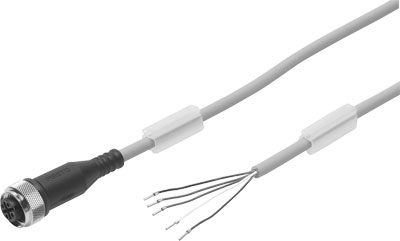

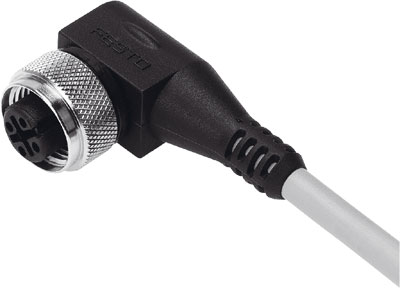

Кабель KM12 с фиксацией при помощи накидной гайки. Предназначен для подсоединения входа/выхода при соединении отдельных распределителей или датчиков. Устройство не пригодно для прокладки в цепных рукавах. Материал оплетки кабеля — термопластичный полиуретан. Изоляция выполнена из высококачественного поливинилхлорида. Винтовой фиксатор выполнен из никелированной латуни. Электрические контакты изготовлены из никелированной позолоченной бронзы.
