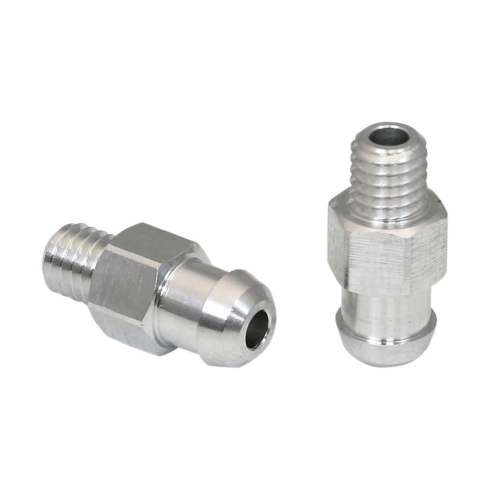

Всасывающий патрубок Schmalz SA-NIP N016 M5-AG DN250

Всасывающий патрубок Schmalz серии SA-NIP N016 M5-AG DN250 - это соединительный ниппель из алюминия для механической фиксации вакуумных присосок и их интеграции в захватные системы промышленной автоматики.

Изделие предназначено для эксплуатации в вакуумных линиях с высокими требованиями к массе и динамике перемещения. Использование алюминиевого сплава обеспечивает вес всего в 1 г, что минимизирует инерционные нагрузки на приводы манипуляторов при высокоскоростных циклах pick-and-place. Материал корпуса обладает высокой жесткостью и коррозионной стойкостью, гарантируя стабильность соединения в стандартных условиях промышленного производства.

Присоединение осуществляется посредством наружной метрической резьбы M5 с длиной ввинчивания 5 мм. Для монтажа предусмотрен шестигранный профиль под ключ SW1 7 мм. Внутренний диаметр проходного канала составляет 2,5 мм, что соответствует расчетным характеристикам серии ниппелей N 016. При сборке рекомендуется использовать стандартные уплотнительные элементы для обеспечения полной герметичности вакуумного контура.

• Материал корпуса: Алюминий
• Присоединительная резьба (G1): M5-M
• Внутренний диаметр (dn): 2,5 мм
• Размер под ключ (SW1): 7 мм
• Общая длина (L1): 16 мм
• Длина резьбы (LG1): 5 мм
• Вес изделия: 1 г
