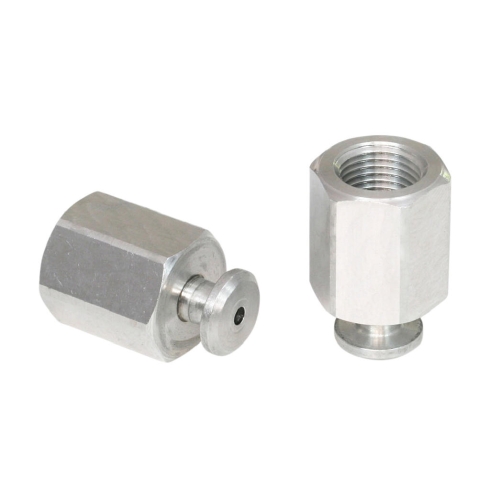

Всасывающий патрубок Schmalz SA-NIP N006 G1/8-IG DN200

Всасывающий патрубок Schmalz серии SA-NIP N006 G1/8-IG - это соединительный элемент для фиксации вакуумных присосок в системах захвата и перемещения промышленных манипуляторов.

Ниппель обеспечивает жёсткое и герметичное соединение вакуумного захвата с держателем или распределителем. Конструкция серии N006 оптимизирована для работы в условиях сухого и безмасляного вакуума, характерного для дискретной автоматизации. Малый вес изделия (5,6 г) минимизирует инерционные нагрузки на исполнительные механизмы при высокодинамичном перемещении грузов.

Изделие изготовлено из алюминия, что обеспечивает высокую коррозионную стойкость и механическую прочность при сохранении компактных габаритов. Гладкая внутренняя поверхность канала диаметром Ø2 мм способствует стабильному расходу воздуха и быстрому созданию необходимого уровня разрежения. Отсутствие эластомерных уплотнений в самом патрубке расширяет температурный диапазон эксплуатации, ограничиваемый только свойствами сопрягаемых компонентов системы.

• Материал: Алюминий
• Присоединительная резьба: G1/8"-F
• Посадочный диаметр (D): 10 мм
• Размер под ключ (SW1): 14 мм
• Внутренний диаметр (dn): 2 мм
• Общая длина (L1): 22,5 мм

Монтаж осуществляется через внутреннюю трубную цилиндрическую резьбу G1/8. Шестигранный участок под ключ позволяет выполнить надёжную затяжку с рекомендуемым для алюминиевых деталей моментом. Патрубок совместим с вакуумными присосками соответствующего типоразмера серии N006, обеспечивая плотную посадку на посадочный диаметр 10 мм.
