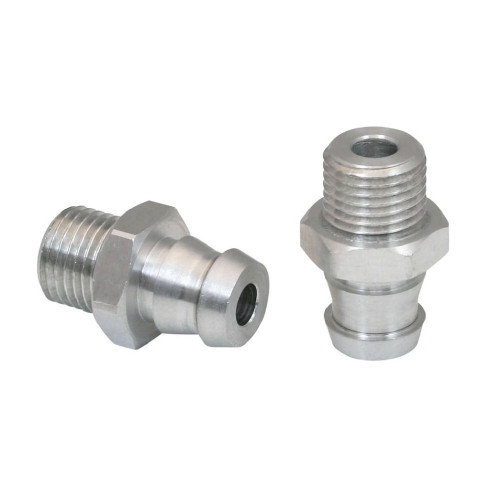

Всасывающий патрубок Schmalz SA-NIP N033 G1/4-AG DN550

Всасывающий патрубок Schmalz серии SA-NIP N033 - это алюминиевый соединительный элемент для фиксации вакуумных присосок в составе захватных систем при работе с воздухом и неагрессивными промышленными газами. Изделие служит жёстким связующим звеном между эластичным захватом и вакуумной магистралью держателя.

Применение алюминия обеспечивает малую массу компонента (всего 9 г), что критично для высокодинамичных циклов перемещения в робототехнике, где минимизация инерции захвата является приоритетной задачей. Внутренний диаметр Ø5,5 мм определяет пропускную способность канала, напрямую влияя на время эвакуации воздуха и скорость фиксации груза. Конструкционный материал устойчив к коррозии и сохраняет стабильность геометрических размеров при многократном монтаже.

Монтаж осуществляется через наружную цилиндрическую резьбу G1/4 с длиной резьбовой части 10 мм. Корпус оснащён двумя шестигранниками под ключ SW17 и SW6 для удобства сборки и предотвращения проворачивания деталей в держателе. Типоразмер соответствует стандартам серии ниппелей N 033 для обеспечения герметичности сопряжения с вакуумными компонентами Schmalz без использования дополнительных переходников.

• Материал: Алюминий
• Присоединение G1: G1/4"-M
• Внутренний диаметр dn: Ø5,5 мм
• Длина резьбы LG1: 10 мм
• Размер под ключ SW1: 17 мм
• Вес: 9 г
