Клапаны электромагнитные соленоидные

Применение электромагнитных клапанов

Электромагнитные (соленоидные) клапаны относятся к запорной арматуре, используемой в сложных инженерных трубопроводных системах. Применяются для автоматического управления (удаленного открытия/закрытия) потоками рабочей среды (жидкостей, воды, паров, газов и др. неагрессивных сред). Устройства работают с использованием электрического тока, подаваемого на индукционную катушку, установленную на клапане.

Главной особенностью клапанов является прямое принудительное электромагнитное управление с высокой пропускной способностью, возможность установки в любом положении, защита от гидроударов и использование в условиях высоких избыточных давлений. Подходят для использования в пищевой, химической и других отраслях промышленности с целью регулирования потоков всех типов жидкостей и газов.

Конструкция и принцип действия

Электромагнитное клапанное устройство состоит из корпуса, соленоида (электромагнита) с сердечником, на котором установлен диск или поршень, регулирующий поток.

В основе работе устройств лежит регулировка потока среды, а действие управления базируется на электромеханическом принципе. Для этого используются электрические импульсы в запорном механизме, которые включаются или выключаются в автоматическом режиме или через ручное управление. Устройство такого типа всегда можно установить на ту часть трубопровода, к которой имеется свободный доступ. Для этого предусмотрены различные системы крепления.

Клапаны производятся прямого, непрямого и косвенного принципов действия. В зависимости от положения запорного элемента соленоидные клапаны бывают двух видов исполнения:

• нормально открытыми (состояние «открыто» без подачи напряжения);
• нормально закрытыми (состоянии «закрыто» без подачи напряжения).

В отличие от других видов запорной арматуры (краны, задвижки, заслонки с электроприводом и т.д.), где электричество используется как основная движущая сила, в электромагнитных (соленоидных) пневмоклапанах электричество является лишь питанием для соленоида (электромагнитной катушки), генерирующем магнитное поле.

Материалы изготовления

Корпус вакуумных клапанов выполняется из латуни, нержавеющей стали, технических полимеров, алюминия и других материалов. В качестве мембран, прокладок и уплотнений используются различные материалы: EPDM (термостойкая резина), NBR (маслобензостойкая резина), FKM (фторэластомер, витон), PTFE (фторопласт, тефлон), VMQ (силикон), RUBY (искусственный рубин), Ryton (PPS или сульфид полифенилена) и другие.

Ассортимент продукции

Существует очень большое разнообразие вариантов конструкций клапанов электромагнитного управления. Они могут быть фланцевыми, муфтовыми и быстросъемными. Также существуют модели пневмоклапанов с ручным дублером, мембранные и поршневые. Функционально устройства выполняются с возможностью многократного использования и быстрой монтажной установкой.

Ниже представлен краткий обзор основных пневматических соленоидных клапанов от известных мировых производителей Festo, Genebre, PLESK.

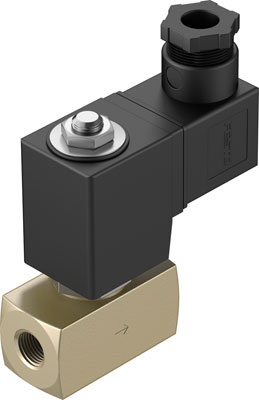

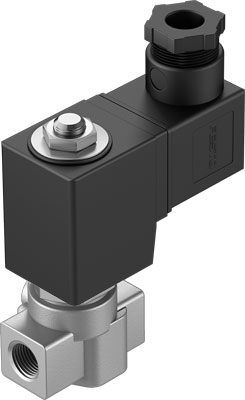

Распределители с электроуправлением Festo, серии VZWD. Воздушные пневматические клапаны с прямым электромагнитным управлением. Используется в пневмосистемах с высоким давлением (до 100 бар) и низким расходом среды. Устройства отличаются надежной герметичностью, нечувствительностью к небольшим загрязнениям рабочей среды, способны к переключению при любом давлении от 0 бар до максимального рабочего давления пневмоклапана. Корпус клапанов выполнен из латуни, материал уплотнений – фторкаучук.

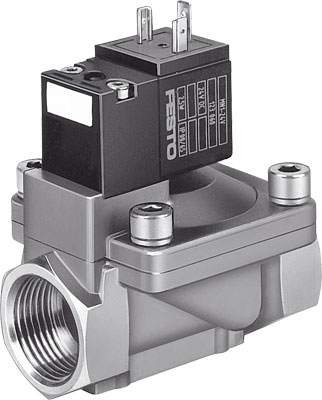

Распределители с электроуправлением Festo серии MN1H. Мембранные клапаны с электромагнитным способом управления, с вспомогательным ручным управлением. Предназначены только для применения с газообразными средами. Вакуумные клапаны открываются при подаче сигнала на электромагнитную катушку. Имеют регулируемое демпфированное закрытие.

Работают с отфильтрованным сжатым воздухом со степенью фильтрации до 200 мкм. В сжатом воздухе допускается содержание распыленного масла.

Выполняются из латуни, винты – из легированной нержавеющей стали. Материал мембраны – нитриловая резина.

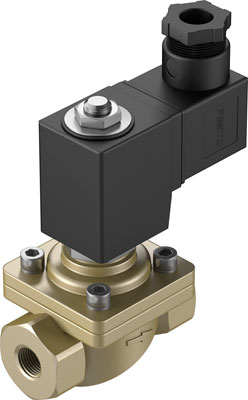

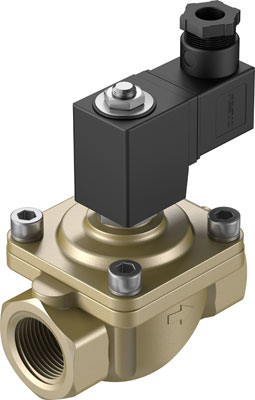

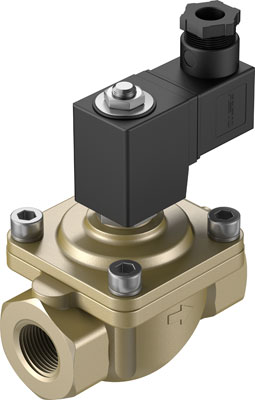

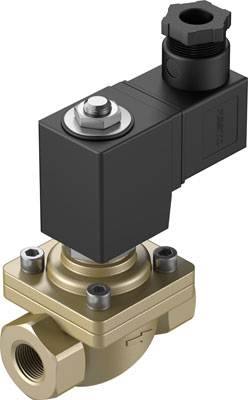

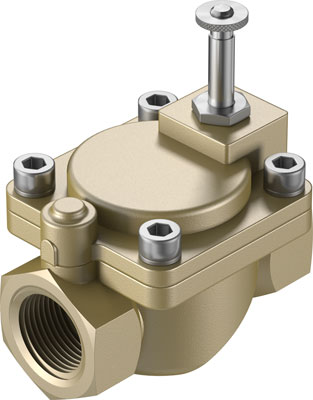

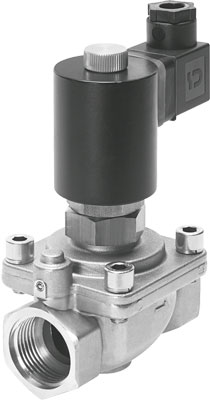

Распределители с электроуправлением Festo серии VZWF. Мембранные пневмоклапаны с принудительным электромагнитным управлением. Могут управлять средой высокого давления с большим номинальным диаметром. Для этого требуются катушки меньшего размера, чем в клапанах прямого действия. Для открытия пневмо клапана требуется меньшее усилие.

Основные применения клапанов VZWF: там, где требуется работа, начиная с 0 бар, работа в замкнутых контурах, со средами с вязкостью до 22 мм2/с.

Выполнены из латуни и легированной нержавеющей стали. Материал уплотнений – нитриловая резина, фторкаучук и этиленпропиленовый каучук.

2-ходовые НЗ комбинированные соленоидные клапаны Genebre серии 4010. Электромагнитные пневмоклапаны непрямого управления средами. Совместимыми с используемыми материалами.

Минимальное рабочее давление воздуха – 0,2 бар, максимальное 16 бар.

Катушка: мощность – 8 Вт, диаметр – 13 мм.

Используемые материалы, что подтверждено тестами испытаний, обеспечивают максимальную надежность и срок эксплуатации.

Применение: автоматизация, отопление, вакуумная упаковка.

Размеры: G3/8"–G1".

2/2-ходовые НЗ электромагнитные клапаны прямого действия Genebre серии 4030. Нормально закрытые пневматические соленоидные клапаны прямого управления средами. Совместимы с используемыми материалами. Для работы требуется минимальное давление. Используемые материалы обеспечивают максимальную надежность и срок эксплуатации.

Различные типы уплотнений для разных сред:

V = FKM (эластомер фторированный) для легких масел, дизельного топлива и бензина.

E = EPDM (этилен-пропилен) для воды и пара низкого давления.

B = NBR (нитрил) – для воды, воздуха и инертных газов.

Соленоидные клапаны для газа, нормально закрытые Genebre серии 4112. Автоматические соленоидные пневмоклапаны для сухого и неагрессивного газа, нормально закрытые. Открываются, когда подается питание на катушку и закрываются, когда напряжения нет. Этими электромагнитными клапанами можно управлять с помощью реле давления, термостата и пр.

Корпус выполнен из алюминия. Температура окружающей среды от -20 до 85 °С.

Мощность отклонение напряжения питания от -15% до 10%.

Электрическое соединение PG. Максимальная частота 1050 циклов/час. Максимальное рабочее давление 0,2 бар.

2/2-ходовые НЗ электромагнитные клапаны прямого действия Genebre серии 4031. Двухходовый нормально закрытый воздушный электромагнитный пневмоклапан. Применяется для регулирования направления движения потоков рабочих сред в технологических системах. Корпус выполнен из латуни. Сердечник – из нержавеющей стали AISI 400. Это легированная нержавеющая сталь с высоким содержанием хрома и невысоким – углерода. Для нее характерны высокая прочность и пластичность.

Устойчивы к коррозии в агрессивных и серосодержащих средах. Сохраняют рабочие свойства при перепадах температуры. Адаптированы для перехвата жидкостей, совместимых с материалами корпуса.

Пневматические соленоидные клапаны для газа, нормально закрытые Genebre серии 4115. Соленоидные пневмоклапаны для газа, нормально закрытые. Этими электромагнитными клапанами можно управлять с помощью реле давления, термостата и пр.

Корпус выполнен из алюминия.

Максимальная частота 1050 циклов/час. Максимальное рабочее давление воздуха 0,5 бар.

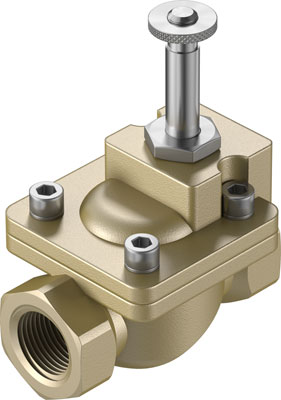

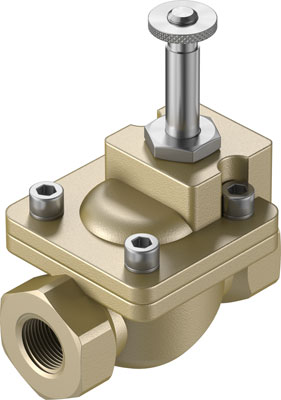

Распределитель с электроуправлением Festo, серия VZWP. 2/2-клапан с пневматическим сервоуправлением и электромагнитной катушкой. Применяются для управления жидкими и газообразными средами в системах автоматизации производства и управления процессами на линии бутылочного розлива, в оросительных установках, при проектировании колодцев и санитарно-технических сооружений, в водоподготовке, смесительных установках, при строительстве трубопроводов.

Корпус электромагнитных клапанов VZWP выполнен из латуни, материал уплотнений – нитриловая резина и фторкаучук.

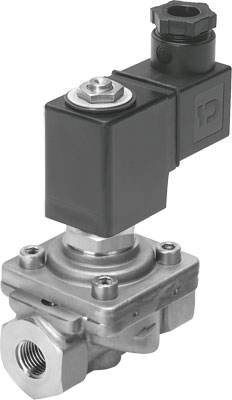

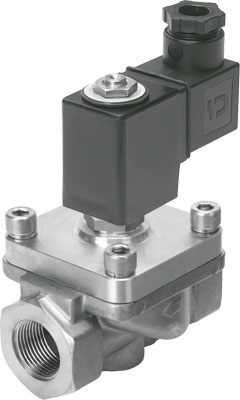

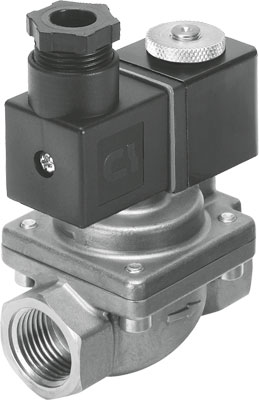

Распределитель с электроуправлением Festo, серия VZWM. Мембранный клапан с тарельчатой мембраной. Предназначен для универсального использования с двумя средами: с воздухом или водой. Доступен в двух вариантах исполнений – с корпусом из латунной отливки и отливки из нержавеющей стали. Материал мембраны – нитриловая резина.

Вакуумный клапан работает с подготовленным сжатым воздухом, инертными газами, водой, а также нейтральными жидкостями.

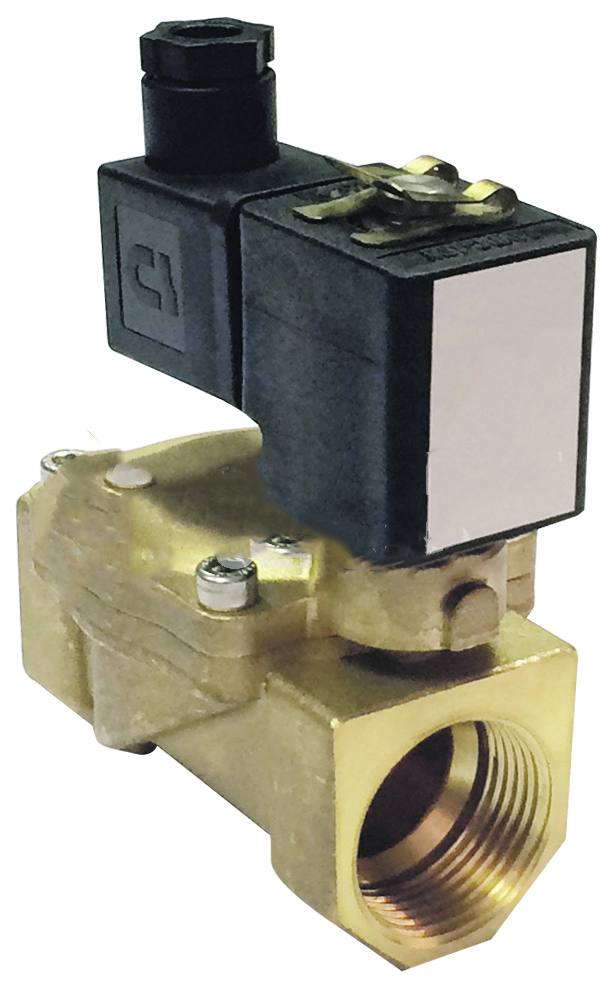

Клапаны соленоидные прямого действия нормально закрытые PLESK серии P4600. Среда: вода, светлые нефтепродукты, неагрессивные жидкости и нейтральные газы. Компактная конструкция, малый вес. Тип управления – пилотное. Количество ходов: 2/2. Температура окружающей среды от -20 до +70 °С. Время открытия: 200 мс-1500 мс. Время закрытия: 500 мс-2000 мс. Уплотнение клапана – кольца круглого сечения. Напряжение: прямой или переменный ток. Перестановка катушки возможна без демонтажа электромагнитного пневмоклапана как при прямом, так и при переменном токе. Устанавливать можно в любом положении, но оптимальным считается катушкой вверх. Перед вакуумным клапаном среду необходимо фильтровать.

Характеризуются низким сопротивлением, быстрым закрытием и открытием, не требуют перепада давления, имеют длительный срок службы.
