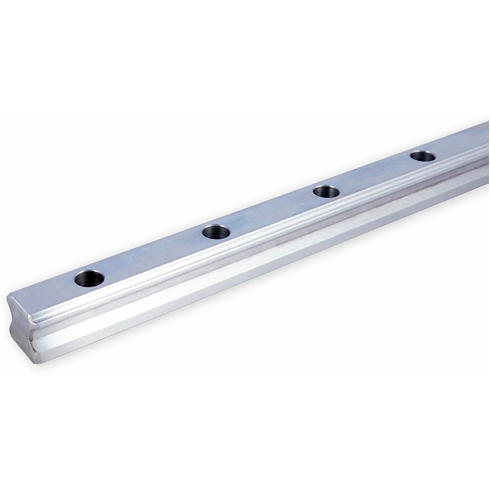

Направляющая ISKRA RGR65

Направляющая ISKRA RGR65 - это прецизионный стальной профилированный рельс серии RGR65 для обеспечения точного линейного перемещения узлов с высокой грузоподъемностью в станкостроении и промышленном оборудовании.

Конструктивное исполнение профиля ориентировано на восприятие значительных статических и динамических нагрузок при сохранении высокой жесткости системы. Массивный типоразмер 65 с весом 20,22 кг/м минимизирует вибрации и деформации под весом тяжелых кареток и рабочих органов машин. Рабочие поверхности беговых дорожек требуют регулярного обслуживания с применением специализированных консистентных смазок для обеспечения ресурса и защиты от коррозии в условиях цеховой эксплуатации.

• Ширина профиля P: 75 мм
• Ширина каретки Wr: 63 мм
• Высота Hr: 53 мм
• Высота H: 22 мм
• Тип винта: М16×50
• Диаметр отверстий d: Ø18 мм
• Шаг для кратности: 50
• Вес: 20,22 кг/м

Монтаж направляющей выполняется на жесткое шлифованное или фрезерованное основание с использованием болтов М16×50. Крепежные отверстия с диаметром Ø18 мм расположены с шагом 50 мм, что гарантирует равномерное распределение усилий затяжки и стабильное прилегание рельса по всей длине. При установке критически важно соблюдать параллельность направляющих и перпендикулярность привалочных поверхностей для исключения подклинивания и преждевременного износа подшипниковых узлов.
