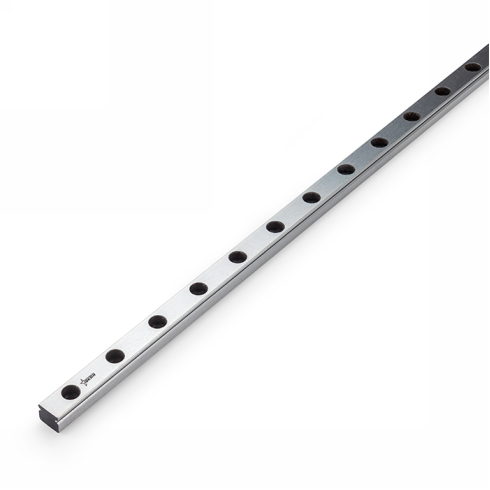

Направляющая ISKRA MGNR12

Направляющая MGNR12-ISKRA серии MGNR бренда ISKRA - это прецизионный рельс линейного перемещения высокого класса точности для работы в составе малогабаритных узлов промышленной автоматики и приборостроения.

Миниатюрная серия MGNR разработана для высокоточных систем, где критичны монтажные габариты и общая масса компонентов. При удельном весе 0.65 кг/м изделие позволяет минимизировать инерционность подвижных кареток без потери жесткости конструкции. Профиль шириной 12 мм и высотой Hr 8 мм обеспечивает стабильное линейное перемещение в медицинских приборах, полупроводниковом производстве и установках 3D-печати, требующих высокого класса точности позиционирования.

• Класс точности: Высокий
• Ширина рельса (Wr): 12 мм
• Высота рельса (Hr): 8 мм
• Монтажный винт: M3×8
• Шаг для кратности: 10
• Вес изделия: 0.65 кг/м

Монтаж направляющей осуществляется через технологические отверстия с шагом 10 под винт M3×8, что гарантирует надежную фиксацию на станине. Компактное исполнение с высотой H 4.5 мм предполагает интеграцию в плотные компоновочные схемы. При сборке системы линейного перемещения необходимо обеспечить строгое соблюдение параллельности рельсов и чистоту рабочих поверхностей, так как загрязнение беговых дорожек и перекосы при затяжке крепежа ведут к ускоренному износу и снижению точности хода.
