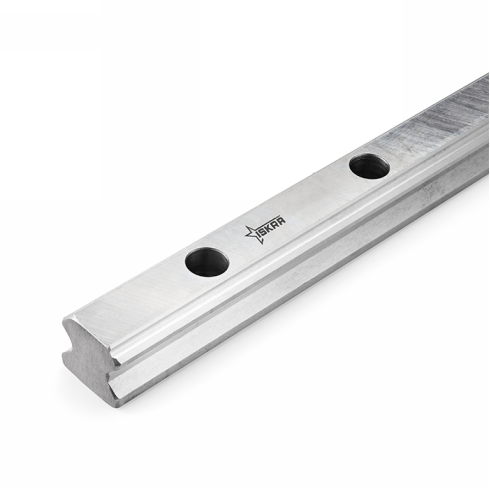

Направляющая ISKRA HGR25

Направляющая серии HGR бренда ISKRA - это стальной профильный рельс высокого класса точности для организации линейного перемещения в прецизионных станках и автоматизированных промышленных комплексах. Конструкция серии спроектирована для работы в составе узлов с повышенными требованиями к жесткости и стабильности траектории при воздействии знакопеременных нагрузок.

Эксплуатационные параметры изделия определяются геометрией профиля с шириной Wr 23 мм и высотой Hr 22 мм, что в сочетании с высоким классом точности исполнения обеспечивает плавность хода сопрягаемых компонентов. Вес направляющей составляет 3.21 кг/м, что критично для расчета инерционности динамических систем. Для сохранения ресурса стальных дорожек качения требуется исключить попадание абразивных частиц и стружки в зону контакта с телами качения, а также обеспечить регулярную подачу совместимой смазки.

Монтаж осуществляется винтами М6×20 через отверстия диаметром Ø7 мм, расположенные с шагом 50 мм. Такая частота крепления гарантирует равномерную фиксацию профиля на станине и предотвращает его деформацию под нагрузкой. При сборке необходимо соблюдать плоскостность посадочных поверхностей и параллельность рельсов: любые перекосы вызывают внутренние напряжения, повышают момент сопротивления перемещению и приводят к ускоренному износу элементов системы.

• Класс точности - Высокий
• Ширина профиля Wr - 23 мм
• Высота рельса Hr - 22 мм
• Высота H - 9 мм
• Шаг для кратности - 50
• Диаметр отверстий d - Ø7 мм
• Тип винта - М6×20
• Вес - 3.21 кг/м
