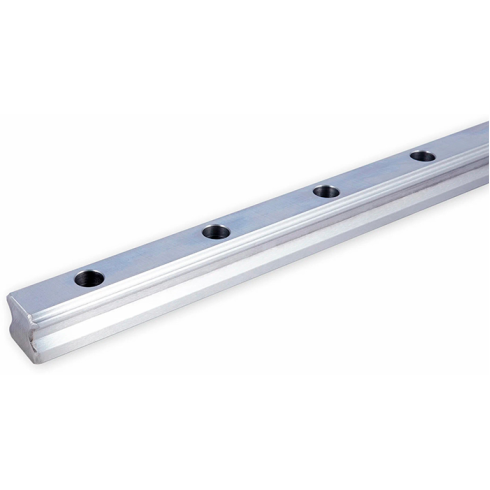

Направляющая ISKRA RGR55

Направляющая ISKRA серии RGR55 - это прецизионный стальной профиль систем линейного перемещения, предназначенный для построения высоконагруженных осей в станкостроении, робототехнике и тяжелом машиностроении.

Конструктивное исполнение серии RGR55 ориентировано на использование в паре с роликовыми каретками, что обеспечивает повышенную жесткость системы и минимизацию упругих деформаций под нагрузкой. Высокая металлоемкость изделия (удельный вес 13,98 кг/м) способствует гашению вибраций и сохранению геометрической точности траектории при перемещении массивных узлов. Поверхности дорожек качения подвергаются индукционной закалке и прецизионной шлифовке, что гарантирует стабильный коэффициент трения и высокий эксплуатационный ресурс при соблюдении регламента смазки.

• Ширина Wr: 53 мм
• Высота Hr: 44 мм
• Высота H: 20 мм
• Шаг для кратности: 50
• Винт: М14х45
• Диаметр d: 16 мм
• Вес: 13,98 кг/м

Монтаж направляющей производится на подготовленное жесткое основание через сквозные отверстия с шагом 50 мм с помощью винтов M14x45. Для достижения проектных характеристик точности требуется соблюдение плоскостности монтажной поверхности и параллельности рельсов в многоосевых системах. Типоразмер соответствует промышленным стандартам для направляющих 55-го размера, что позволяет интегрировать компонент в существующие узлы без значительной переработки конструкторской документации.
