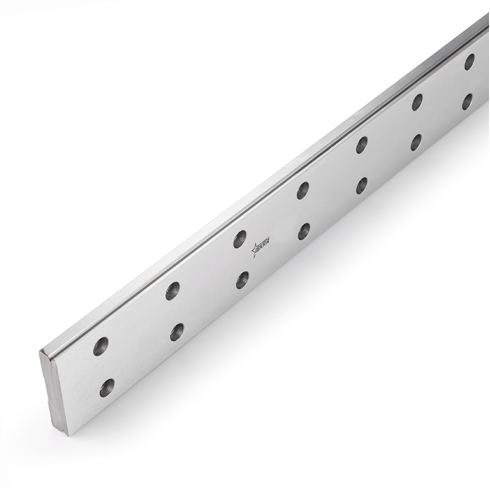

Направляющая ISKRA MGWR15

Направляющая MGWR15 ISKRA - это опорный профиль систем линейного перемещения высокого класса точности для строгого позиционирования подвижных узлов в промышленных механизмах.

Широкая база с габаритом Wr 42 мм обеспечивает повышенную пространственную жесткость конструкции и устойчивость к опрокидывающим моментам. Металлическая деталь с весом 2.86 кг/м предназначена для восприятия комбинированных статических и динамических нагрузок. Заявленный высокий класс точности критичен для координатных столов, портальных станков и манипуляторов, требующих соблюдения траектории движения без паразитных люфтов.

Для сохранения эксплуатационного ресурса и кинематической плавности хода стальные рабочие поверхности требуют регулярного нанесения смазки и защиты от мелкодисперсного абразива. Адаптация длины рельса под рабочий ход механизма осуществляется с учетом шага для кратности реза, равного 10.

Монтаж направляющей выполняется на подготовленную фрезерованную станину для исключения деформаций профиля при затяжке. Крепление к несущей поверхности осуществляется метизами типоразмера M4x10 через посадочные отверстия диаметром d 4.5 мм. При расчете габаритов линейного модуля в сборке с кареткой учитывается общая высота рельса Hr 9.5 мм и высота профиля основания H 4.5 мм.

• Серия: MGWR
• Класс точности: Высокий
• Ширина Wr: 42 мм
• Высота Hr: 9.5 мм
• Высота H: 4.5 мм
• Диаметр посадочных отверстий d: 4.5 мм
• Рекомендованный винт: M4x10
• Шаг для кратности: 10
• Вес: 2.86 кг/м
