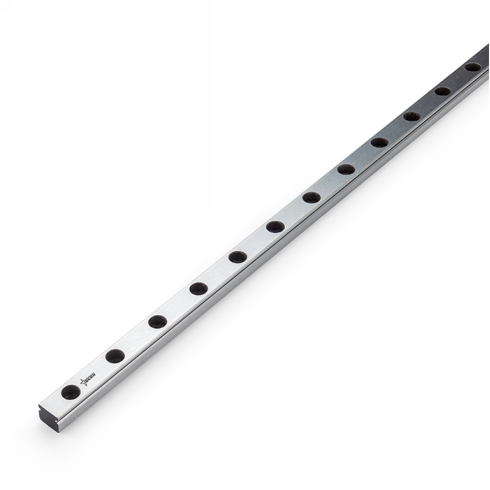

Направляющая ISKRA MGNR9

Направляющая MGNR9-ISKRA ISKRA - это прецизионный стальной рельс серии MGNR для линейного перемещения узлов и механизмов в компактных системах промышленной автоматики и приборостроения. Изделие обеспечивает стабильную траекторию движения каретки с минимальным коэффициентом трения, что критично для задач высокоточного позиционирования.

Миниатюрная серия MGNR рассчитана на эксплуатацию в условиях ограниченного пространства, где требуется сочетание высокой жесткости и малых монтажных габаритов. Высокий класс точности исполнения дорожек качения гарантирует плавность хода и отличную повторяемость перемещений в составе 3D-принтеров, гравировальных станков и лабораторного оборудования. Твердость материала и качество шлифовки поверхностей определяют длительный ресурс циклов при условии защиты от абразивного загрязнения и регулярного обновления смазочного слоя в сопрягаемых каретках.

• Ширина рельса (Wr): 9 мм
• Высота рельса (Hr): 6.5 мм
• Класс точности: Высокий
• Диаметр монтажных отверстий (d): 3.5 мм
• Рекомендуемый винт: M3×8
• Вес изделия: 0.38 кг/м
• Шаг для кратности: 10

Установка направляющей производится на подготовленные плоскости с использованием винтов M3×8 через сквозные отверстия диаметром 3.5 мм. Шаг отверстий для кратности реза 10 мм упрощает проектирование станины и подбор требуемой длины под ТЗ. При сборке необходимо обеспечить строгую параллельность и отсутствие перекосов основания, так как любые отклонения геометрии приводят к росту сопротивления перемещению и ускоренному износу элементов качения. Фиксация крепежа должна выполняться с равномерным усилием для исключения деформации рельсового полотна.
