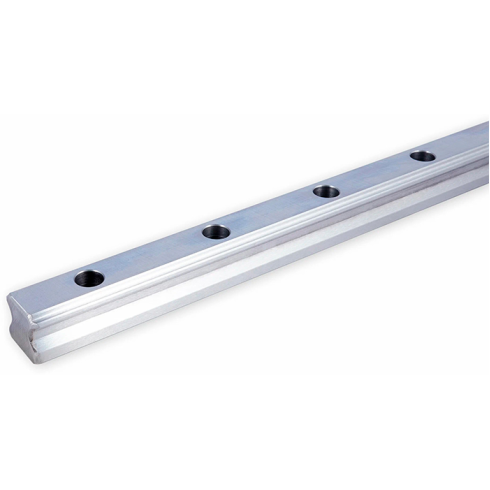

Направляющая ISKRA RGR30

Направляющая серии RGR30-ISKRA бренда ISKRA - это профильный рельс для систем линейного перемещения в условиях высоких механических нагрузок.

Конструкция с шириной P 40 мм и высотой Hr 28 мм обеспечивает точное базирование подвижных узлов и равномерное распределение усилий. Массивное сечение с удельным весом 4,41 кг/м задаёт высокую устойчивость элемента к деформациям на скручивание и изгиб при эксплуатации. Для сохранения ресурсных характеристик и плавности хода требуется защита рабочей зоны от скопления промышленной пыли и стружки.

• Ширина P: 40 мм
• Ширина Wr: 28 мм
• Высота Hr: 28 мм
• Высота H: 12 мм
• Диаметр d: 9 мм
• Винт: М8×25
• Шаг для кратности: 50
• Вес: 4,41 кг/м

Монтаж на опорную станину осуществляется через сквозные отверстия диаметром 9 мм с применением крепежа М8×25. Шаг для кратности 50 позволяет выполнять подрезку рельса под требуемую длину хода без потери крайних точек фиксации. При сборке важна строгая плоскостность базовых поверхностей для исключения перекосов и радиальных перенапряжений в собранном линейном модуле.
