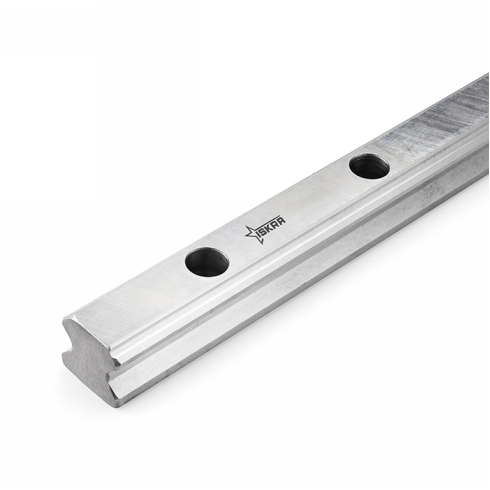

Направляющая ISKRA HGR35

Направляющая ISKRA серии HGR35 - это прецизионный стальной рельс высокого класса точности для построения систем линейного перемещения в металлообрабатывающих станках, роботизированных ячейках и промышленном оборудовании.

Конструкция профиля рассчитана на восприятие значительных статических и динамических нагрузок при сохранении плавности качения, что обеспечивается шириной Wr 34 мм и высотой рельса Hr 29 мм. Высокий класс точности исполнения минимизирует отклонения при позиционировании, а удельный вес 6.3 кг/м свидетельствует о высокой жесткости материала, необходимой для компенсации вибраций в процессе работы. Дорожки качения проходят прецизионную шлифовку и термическую обработку, что в сочетании с четырехрядной структурой контакта шариков обеспечивает равномерное распределение усилий во всех направлениях.

• Высота Hr - 29 мм
• Ширина Wr - 34 мм
• Класс точности - Высокий
• Диаметр отверстий d - Ø9 мм
• Шаг для кратности - 50
• Типоразмер винта - М8×25
• Вес - 6.3 кг/м

Монтаж изделия осуществляется через сквозные отверстия диаметром 9 мм с использованием винтов М8×25, при этом стандартный шаг между центрами отверстий составляет 50. При установке требуется соблюдение строгой параллельности сопрягаемых поверхностей и чистоты посадочных мест, так как перекосы ведут к росту сопротивления перемещению и ускоренному износу узлов качения. Геометрические параметры соответствуют стандартам серии HGR, что гарантирует размерную совместимость с каретками аналогичного типоразмера от различных производителей.
