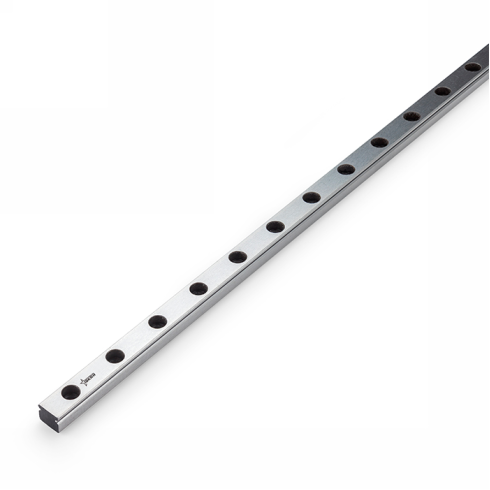

Направляющая ISKRA MGNR7

Направляющая ISKRA серии MGNR7 - это прецизионный рельсовый компонент миниатюрного исполнения для линейного перемещения узлов оборудования в системах с высокими требованиями к точности позиционирования.

Опорный профиль шириной 7 мм и высотой 4.8 мм рассчитан на работу в условиях ограниченного монтажного пространства, характерного для полупроводниковой промышленности, лабораторной автоматизации и прецизионного приборостроения. Высокий класс точности исполнения гарантирует стабильность геометрических параметров и минимальное сопротивление при перемещении. Эффективность системы линейного ведения напрямую зависит от поддержания чистоты дорожек качения и регулярного обслуживания системы смазки, что предотвращает преждевременный износ подшипниковых узлов кареток.

• Ширина направляющей (Wr): 7 мм
• Высота профиля (Hr): 4.8 мм
• Высота (H): 2.3 мм
• Класс точности: Высокий
• Тип крепежа: Винт M2×6
• Шаг отверстий: 10 мм
• Диаметр отверстий (d): 2.4 мм
• Вес: 0.22 кг/м

Монтаж направляющей выполняется через сквозные отверстия диаметром 2.4 мм, расположенные с шагом 10 мм. При сборке необходимо обеспечить строгую параллельность рельсов и плоскостность посадочной поверхности станины, так как любые отклонения вызывают внутренние напряжения в блоке и снижают ресурс тел качения. Конструктивное исполнение соответствует стандартной размерной сетке серии MGN, что обеспечивает совместимость с соответствующими типами кареток при проектировании систем линейного перемещения.
