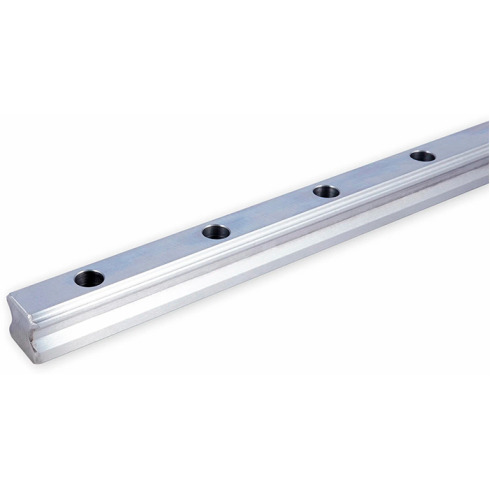

Направляющая ISKRA RGR35

Направляющая ISKRA серии RGR35 - это прецизионный стальной профиль для систем линейного перемещения, предназначенный для высокоточного ведения узлов промышленного оборудования с высокими требованиями к жесткости.

Конструкция изделия ориентирована на эксплуатацию в тяжелых условиях станкостроения, автоматизированных производственных линий и робототехники. Профиль с параметрами высоты Hr 30.2 мм и ширины Wr 34 мм обеспечивает стабильность геометрических характеристик при воздействии значительных статических и динамических нагрузок. Вес погонного метра 6,06 кг/м способствует эффективному демпфированию вибраций, что критично для чистоты обработки в металлорежущем оборудовании. Сохранность ресурса направляющей обеспечивается при условии поддержания чистоты рабочих поверхностей качения и регулярной подачи смазочного материала.

• Высота Hr: 30.2 мм
• Высота H: 12 мм
• Ширина Wr: 34 мм
• Ширина P: 40 мм
• Шаг для кратности: 50
• Диаметр d: Ø9 мм
• Винт: М8×25
• Вес: 6,06 кг/м

Монтаж осуществляется на подготовленное основание через сквозные технологические отверстия диаметром Ø9 мм с использованием винтов М8×25. Шаг отверстий 50 позволяет равномерно распределить усилия притяжки рельса к станине, исключая возникновение волнообразных деформаций при сборке. При установке требуется соблюдение плоскостности и параллельности опорных поверхностей для предотвращения заклинивания кареток и преждевременного износа тел качения. Посадочные размеры соответствуют общепринятым стандартам для типоразмера 35.
