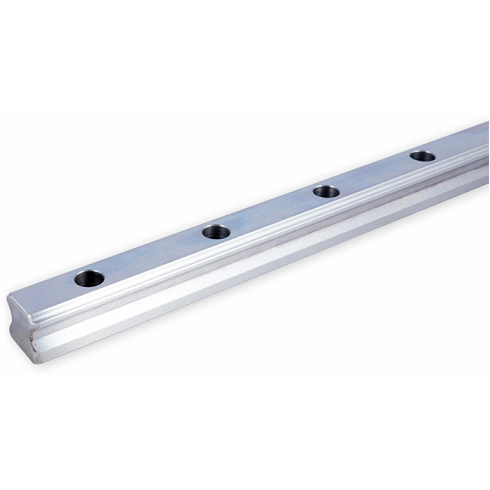

Направляющая ISKRA RGR25

Направляющая ISKRA серии RGR25 - это прецизионный профильный рельс для систем линейного перемещения, предназначенный для жесткой фиксации и обеспечения плавного хода кареток в узлах промышленного оборудования.

Конструкция рельса оптимизирована для работы в условиях высоких статических и динамических нагрузок. Профиль шириной 25 мм и высотой 23,6 мм обеспечивает высокую сопротивляемость деформациям, что критично для металлорежущих станков, упаковочных линий и роботизированных комплексов. Стандартный шаг перфорации 50 мм позволяет равномерно распределить усилие прижима к станине, исключая локальные напряжения в узле перемещения.

Материал направляющей обладает высокой поверхностной твердостью, что гарантирует длительный ресурс и сохранение точности позиционирования. Масса 3,08 кг/м способствует эффективному гашению вибраций при работе привода. Эксплуатация изделия предполагает использование в среде без прямого воздействия агрессивных химических веществ; в запыленных условиях или при работе с СОЖ необходимо обеспечить защиту рабочих поверхностей качения штатными уплотнениями кареток или внешними телескопическими кожухами.

• Ширина Wr: 25 мм
• Высота Hr: 23,6 мм
• Высота H: 9 мм
• Шаг отверстий: 50
• Диаметр отверстий d: 7 мм
• Крепежный винт: М6×20
• Вес: 3,08 кг/м

Установка производится на подготовленную поверхность с помощью винтов М6×20. Крепежные отверстия диаметром 7 мм выполнены с высокой точностью для исключения перекосов при сборке. Суммарная высота узла складывается из высоты рельса Hr и параметров совместимой каретки. При монтаже многосекционных линий следует обращать внимание на маркировку стыкуемых торцов для обеспечения беспрепятственного перехода тел качения.
