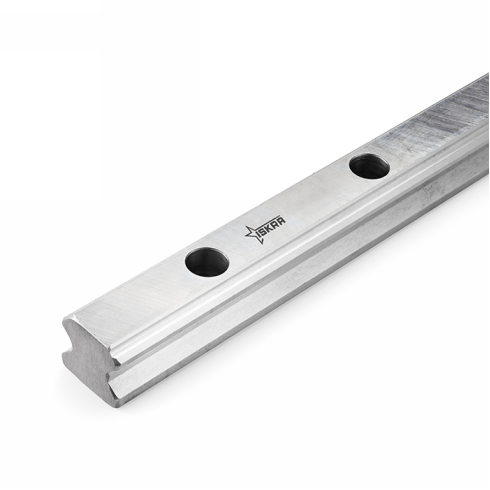

Направляющая ISKRA HGR65

Профильная направляющая серии HGR65-ISKRA бренда ISKRA - это опорный элемент систем линейного перемещения для обеспечения точного позиционирования тяжелых узлов промышленного оборудования.

Конструкция рельса типоразмера 65 рассчитана на восприятие значительных нагрузок, что подтверждается удельной массой 21,18 кг/м. Высокий класс точности исполнения профиля минимизирует люфты при движении каретки, обеспечивая плавность хода. Геометрия направляющей с шириной основания 63 мм и общей высотой 53 мм гарантирует высокую пространственную жесткость конструкции в условиях тяжелого машиностроения.

• Типоразмер: 65
• Класс точности: Высокий
• Ширина Wr: 63 мм
• Высота Hr: 53 мм
• Высота H: 22 мм
• Диаметр d: Ø18 мм
• Винт: M16×50
• Вес: 21,18 кг/м

Монтаж изделия осуществляется на подготовленную станину с использованием крепежных винтов M16×50. Конструкция предполагает соблюдение шага для кратности 50 при резке и стыковке рельсов для сохранения равномерного распределения крепежных отверстий. При установке требуется строгий контроль параллельности базирующих поверхностей для предотвращения преждевременного износа тел качения в сопрягаемых каретках.
