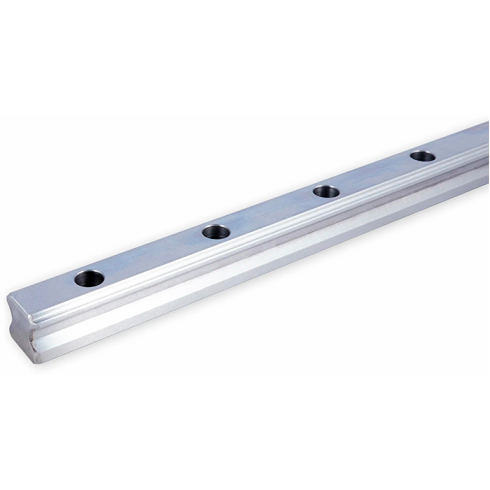

Направляющая ISKRA RGR45

Направляющая RGR45 бренда ISKRA - это профильный рельс для систем линейного перемещения, предназначенный для построения высоконагруженных кинематических узлов промышленного оборудования.

Профильная рельсовая направляющая обеспечивает точное прямолинейное движение каретки в станках с ЧПУ, сборочных линиях и автоматизированных комплексах. Геометрия профиля с шириной основания 45 мм (Wr) рассчитана на восприятие значительных радиальных и опрокидывающих моментов. Массивное сечение с удельным весом 9,97 кг/м гарантирует высокую жесткость конструкции при динамических нагрузках.

Стабильная работа линейного узла требует поддержания чистоты рабочих поверхностей качения и регулярного внесения смазочных материалов. Эксплуатация рельса предполагает его установку на фрезерованную или шлифованную станину для предотвращения деформаций и перекосов профиля. Поверхность направляющей рассчитана на длительный ресурс перемещений в условиях штатного температурного режима и отсутствия агрессивных химических сред.

• Ширина Wr: 45 мм
• Высота Hr: 38 мм
• Ширина P: 52,5 мм
• Высота H: 17 мм
• Диаметр d: 14 мм
• Винт: М12х35
• Вес: 9,97 кг/м
• Шаг для кратности: 50

Монтаж осуществляется с помощью крепежных винтов размера М12х35, устанавливаемых через сквозные крепежные отверстия с диаметром 14 мм. Затяжка крепежа должна производиться с заданным по стандарту моментом для обеспечения надежной фиксации рельса без искажения геометрии качения. Габаритные параметры монтажного узла, включая ширину P и высоту H, необходимо учитывать при проектировании ответных поверхностей станины.
