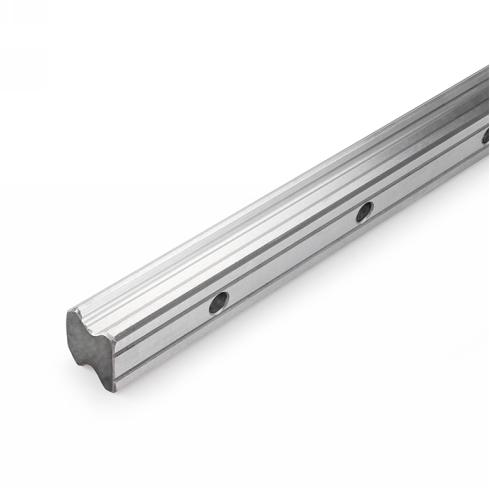

Направляющая ISKRA HGR20

Направляющая HGR20 ISKRA - это опорный профиль серии HGR для линейного перемещения узлов станков и автоматизированных линий с высокими требованиями к точности позиционирования.

Конструкция рельса шириной 20 мм спроектирована для восприятия комбинированных нагрузок при сохранении высокой жесткости системы. Высокий класс точности исполнения позволяет использовать данную направляющую в прецизионных узлах, где требуется минимальное отклонение от траектории. Четырехточечный контакт тел качения в сопрягаемых каретках обеспечивает равномерное распределение усилий во всех направлениях и стабильность работы при динамических нагрузках.

Стальной профиль с высотой Hr 17.5 мм и погонной массой 2.21 кг/м обладает высокой устойчивостью к деформациям и износу. Для обеспечения расчетного ресурса требуется защита рабочих дорожек от попадания стружки и абразивных частиц, а также регулярная подача смазки через тавотницы кареток. Эксплуатационные свойства материала стабильны в стандартном для стальных узлов температурном диапазоне при условии соблюдения чистоты среды.

• Ширина рельса Wr - 20 мм
• Высота профиля Hr - 17.5 мм
• Шаг крепежных отверстий P - 60 мм
• Диаметр отверстия d - 6 мм
• Класс точности - Высокий
• Типоразмер винта - М5×16
• Вес - 2.21 кг/м

Монтаж направляющей осуществляется через сквозные отверстия под винты М5×16 с шагом 60 мм. При установке критически важно обеспечить параллельность посадочных поверхностей согласно допускам высокого класса точности для предотвращения преждевременного износа подшипников. Высота H 8.5 мм определяет положение ответных узлов относительно базы. Шаг для кратности нарезки рельса составляет 50.
