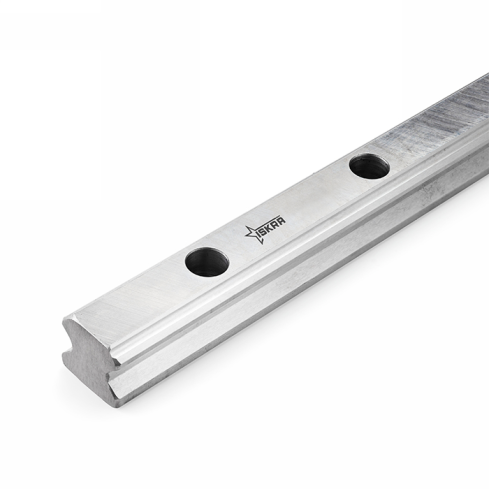

Направляющая ISKRA HGR15

Направляющая HGR15 ISKRA - это прецизионный стальной рельс серии HGR для линейных систем перемещения с высоким классом точности в составе промышленного оборудования и станков с ЧПУ.

Изделие предназначено для обеспечения плавного хода кареток при строгих требованиях к точности позиционирования и нагрузочной способности. Геометрия профиля с шириной Wr 15 мм и высотой Hr 15 мм позволяет воспринимать усилия во всех направлениях, что критично для динамических узлов манипуляторов и портальных систем. Высокий класс точности исполнения минимизирует трение и обеспечивает стабильную прямолинейность хода на всем участке перемещения, что снижает вибрации и уровень шума при работе.

Эксплуатационный ресурс изделия определяется состоянием беговых дорожек; использование конструкционной стали с поверхностным упрочнением гарантирует стойкость к механическому износу. Вес направляющей составляет 1.45 кг/м. Для предотвращения коррозии и сохранения рабочих характеристик при эксплуатации требуется наличие смазочного слоя на рабочих поверхностях, тип которого подбирается исходя из температурного режима и условий запыленности рабочей среды.

• Класс точности - Высокий
• Ширина рельса Wr - 15 мм
• Высота рельса Hr - 15 мм
• Высота H - 5.3 мм
• Шаг для кратности - 50 мм
• Диаметр отверстий d - 4.5 мм
• Рекомендуемый винт - M4×16
• Вес - 1.45 кг/м

Монтаж производится на подготовленное жесткое основание с помощью винтов M4×16 через сквозные отверстия диаметром 4.5 мм с фиксированным шагом 50 мм. При сборке необходимо контролировать соосность и параллельность рельсов в многоопорных системах, так как отклонения приводят к повышенному сопротивлению перемещению и сокращению ресурса подшипников. Конструктивные параметры соответствуют стандартам серии HGR, обеспечивая размерную совместимость с каретками аналогичного типоразмера.
