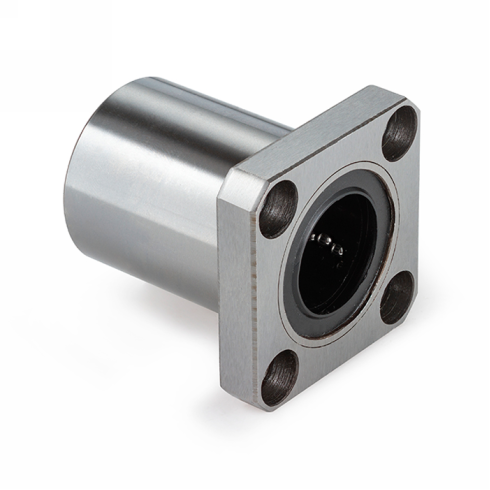

Линейный подшипник ISKRA LMEK20-UU

Линейный подшипник серии LMEK ISKRA - это направляющий узел качения со встроенным квадратным фланцем для перемещения по цилиндрическим валам без опоры диаметром 20 мм.

Конструкция с 5 контурами рециркуляции шариков обеспечивает плавное прямолинейное движение каретки с минимальным коэффициентом трения. Модуль рассчитан на восприятие радиальных усилий: базовая динамическая нагрузка (C) составляет 880 Н, а статическая (C0) - 1400 Н.

Рабочий ресурс изделия напрямую зависит от поверхностной твердости применяемого вала и регулярного обновления смазки на дорожках качения. Попадание мелкодисперсного абразива или металлической стружки внутрь стандартной гильзы недопустимо, так как это вызывает заклинивание шариков и появление задиров на направляющей.

• Внутренний диаметр (dr): 20 мм
• Динамическая нагрузка (C): 880 Н
• Статическая нагрузка (C0): 1400 Н
• Количество рециркуляций: 5
• Наружный диаметр (D): 54 мм
• Длина (L): 45 мм
• Вес: 0,147 кг

Монтаж к несущим плоскостям выполняется через фланец шириной 42 мм с помощью четырех крепежных отверстий (диаметры d1 4,5 мм и d2 7,5 мм). Данный тип интеграции исключает потребность в дополнительных корпусных блоках. При сборке кинематической схемы критически важна строгая параллельность направляющих - перекосы вызывают опасные кромочные напряжения и падение фактической грузоподъемности узла.
