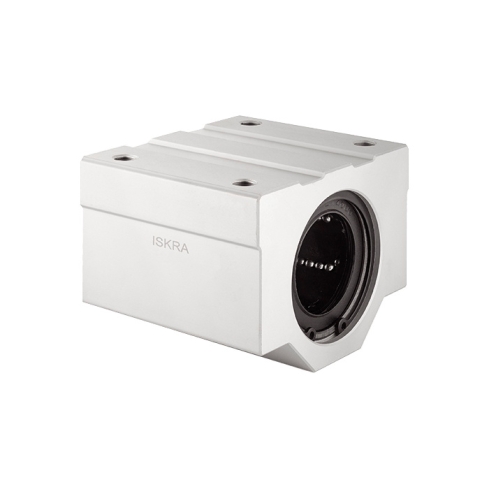

Линейный подшипник ISKRA в сборе с корпусом SCS10-UU

Линейный подшипник ISKRA серии SCS10-UU - это прецизионный узел качения в закрытом алюминиевом корпусе для обеспечения прямолинейного перемещения по цилиндрическим направляющим валам диаметром 10 мм. Изделие применяется в станкостроении, упаковочном оборудовании и автоматизированных линиях в качестве опорного элемента с высокой жесткостью фиксации на каретках и платформах.

Стандартная конструкция включает стальной линейный подшипник, запрессованный в легкий алюминиевый корпус, что упрощает проектирование подвижных узлов. Интегрированные двухсторонние уплотнения типа UU эффективно удерживают смазку внутри и защищают дорожки качения от проникновения абразивной пыли и стружки. Узел рассчитан на восприятие динамической нагрузки 380 Н и статической нагрузки 560 Н. Материалы компонентов обеспечивают стабильную работу в широком диапазоне температур, однако в условиях высокой запыленности или при воздействии агрессивных сред рекомендуется установка дополнительных защитных кожухов.

• Внутренний диаметр: Ø10 мм
• Динамическая нагрузка C: 380 Н
• Статическая нагрузка C0: 560 Н
• Крепежный винт: M5
• Ширина корпуса W: 40 мм
• Высота до центра вала H: 13 мм
• Вес: 0.09 кг

Монтаж осуществляется на плоскость через четыре отверстия под винты M5 с межцентровым расстоянием по ширине 28 мм. Высота от основания до центра вала составляет 13 мм, что соответствует стандартной размерной сетке серии SC и позволяет проводить замену узлов без переработки всей конструкции. При сборке необходимо контролировать параллельность направляющих валов; наличие перекосов вызывает повышенное сопротивление перемещению и сокращает ресурс качения. Малый вес узла (0.09 кг) способствует снижению энергопотребления приводов в динамичных системах позиционирования.
