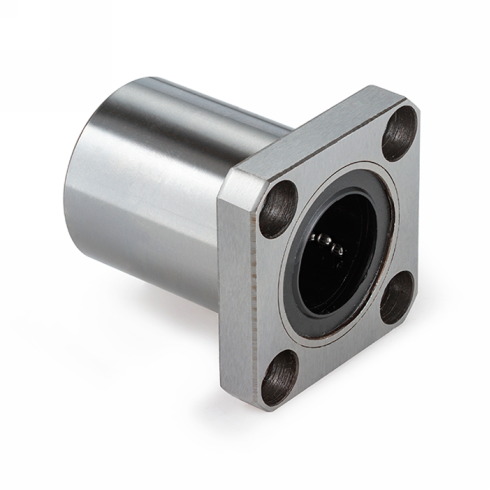

Линейный подшипник ISKRA LMEK30-UU

Линейный подшипник ISKRA LMEK30-UU - это направляющий узел стандартной конструкции для систем линейного перемещения по цилиндрическим валам без опоры.

Модуль предназначен для реализации прямолинейного хода на направляющих диаметром Ø30 мм. Несущая способность изделия ограничивается показателями динамической нагрузки 1600 Н и статической нагрузки 2800 Н, что определяет применимость узла в механизмах со средними силовыми требованиями к кинематике.

Наличие 6 контуров рециркуляции обеспечивает распределение контактных усилий и стабильность качения шариковых элементов внутри корпуса. Поскольку конструкция ориентирована на работу с валами без сплошной поддержки, при проектировании длинноходовых осей необходимо учитывать допустимый прогиб направляющей.

• Внутренний диаметр: 30 мм
• Динамическая нагрузка C: 1600 Н
• Статическая нагрузка C0: 2800 Н
• Количество рециркуляций: 6
• Наружный диаметр D: 76 мм
• Длина L: 68 мм
• Вес: 0,465 кг

Интегрированный фланец шириной 60 мм и толщиной 10 мм позволяет фиксировать подшипник напрямую на несущей плите механизма. Монтаж выполняется через ступенчатые отверстия с диаметрами 5,5 мм и 9 мм. Для предотвращения ускоренного износа дорожек качения при сборке требуется строгая центровка узла относительно оси вала, полностью исключающая радиальные перекосы.
