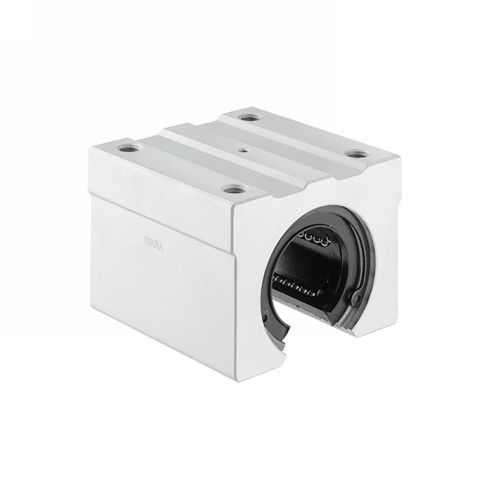

Линейный подшипник ISKRA в сборе с корпусом SBR30-UU

Линейный подшипник в сборе с корпусом серии SBR от ISKRA - это опорный подшипниковый узел открытого типа для систем линейного перемещения по цилиндрическим направляющим диаметром Ø30 мм.

Модуль состоит из металлического корпуса и встроенного линейного шарикоподшипника. Открытая конструкция с углом выреза 50 ° предназначена для работы с направляющими, установленными на сплошной опоре, что исключает прогиб вала при значительной длине хода. Основная задача узла - обеспечение плавного позиционирования кареток станков и исполнительных механизмов промышленной автоматизации при статических нагрузках до 2800 Н.

Наличие встроенных уплотнений защищает дорожки качения шариков от попадания стружки и пыли, что критично для поддержания заявленного ресурса и стабильной динамической грузоподъемности в 1600 Н. Стандартная конструкция корпуса обеспечивает необходимый отвод тепла при интенсивном цикличном движении. Для сохранения кинематической точности и минимизации износа сепаратора требуется периодическое обслуживание узла и закладка пластичной смазки.

• Диаметр вала (d): Ø30 мм
• Динамическая нагрузка C: 1600 Н
• Статическая нагрузка C0: 2800 Н
• Угол выреза α: 50 °
• Крепежный винт: M8
• Наличие уплотнения: Есть
• Вес: 0.63 кг

Монтаж к подвижной плите осуществляется через четыре резьбовых отверстия под крепежный винт M8. Ширина опорной площадки W составляет 70 мм при общей высоте узла H равной 33 мм. При установке нескольких модулей на одной оси важна строгая соосность направляющих во избежание перекосов, появления избыточного трения и заклинивания механизма качения.
