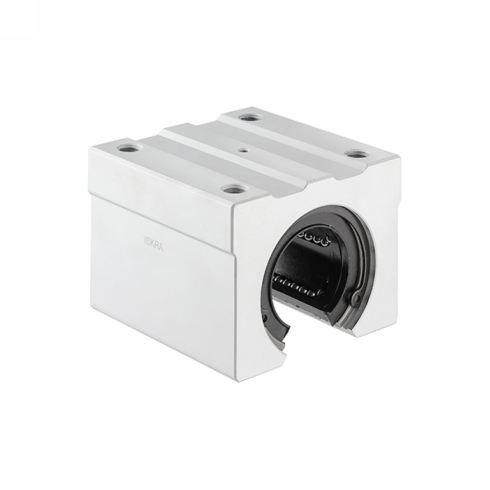

Линейный подшипник ISKRA в сборе с корпусом SBR25-UU

Линейный подшипник ISKRA серии SBR в сборе с корпусом SBR25-UU - это прецизионный исполнительный узел качения открытого типа для систем линейного перемещения на базе цилиндрических направляющих Ø25 мм. Модуль спроектирован для работы в составе станков с ЧПУ, координатных столов и автоматизированных линий, где требуется высокая жесткость при большой длине хода.

Конструкция в алюминиевом корпусе рассчитана на восприятие динамической нагрузки до 1000 Н и статической до 1600 Н. Открытое исполнение с углом охвата 50 ° позволяет устанавливать направляющие на сплошную опору, что исключает нежелательный прогиб вала под весом каретки или внешним усилием. Встроенное эластичное уплотнение эффективно удерживает смазку внутри зоны качения и защищает стальные шарики от попадания мелкодисперсной пыли и стружки, обеспечивая плавность хода и сохранение паспортного ресурса в условиях промышленного производства.

• Диаметр вала: Ø25 мм
• Динамическая нагрузка C: 1000 Н
• Статическая нагрузка C0: 1600 Н
• Крепежный винт: M6
• Угол охвата: 50 °
• Высота H: 27 мм
• Вес: 0.45 кг

Монтаж узла SBR25UU-ISKRA выполняется на плоское основание через четыре резьбовых отверстия под винты M6 с межцентровым расстоянием 40×40 мм. Малая масса модуля (0.45 кг) способствует снижению инерционных нагрузок при динамичном позиционировании рабочих органов. При сборке необходимо строго контролировать параллельность рельсовых направляющих, так как перекосы приводят к неравномерному распределению давления на шарики и ускоренному износу дорожек качения. Совместимость по габаритам соответствует стандартной сетке серии SBR, что позволяет интегрировать узел в типовые проекты без дополнительной доработки посадочных мест.
