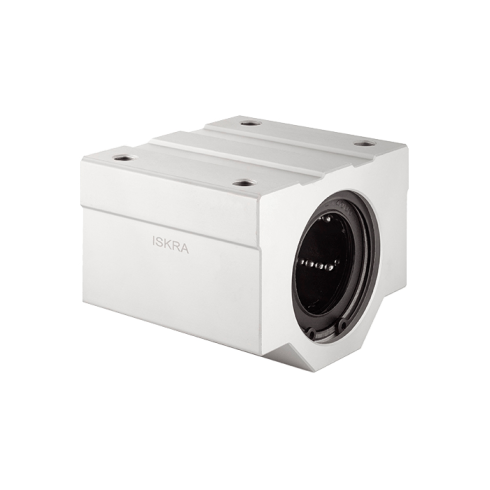

Линейный подшипник ISKRA в сборе с корпусом SCS25-UU

Линейный подшипник в сборе с корпусом серии SCS бренда ISKRA - это готовый к установке опорный узел стандартной конструкции для систем линейного перемещения по направляющим валам диаметром Ø25 мм.

Блок типа SC 25 обеспечивает низкий коэффициент трения при возвратно-поступательном движении подвижных частей механизмов. Конструкция рассчитана на восприятие радиальной динамической нагрузки до 1000 Н и статической нагрузки до 1600 Н, что определяет применение узла в промышленной автоматике и станкостроении, где требуется плавный и точный ход каретки.

Наличие встроенного уплотнения защищает шарики качения от попадания производственной пыли и стружки, предотвращая преждевременный износ контура циркуляции. Цельный закрытый алюминиевый корпус предполагает эксплуатацию с регулярным техническим обслуживанием: своевременное внесение смазки критично для поддержания заявленной несущей способности и предотвращения коррозии.

• Внутренний диаметр d: Ø25 мм
• Динамическая нагрузка C: 1000 Н
• Статическая нагрузка C0: 1600 Н
• Тип крепежного винта: M8
• Монтажные расстояния (J×B2): 54×50 мм
• Вес узла: 0.555 кг

Монтаж узла на несущую плиту осуществляется через четыре сквозных отверстия с помощью винтов М8. При сборке системы необходимо строго контролировать параллельность направляющих валов - перекос приводит к неравномерному распределению статической и динамической нагрузки, появлению избыточного трения и риску заклинивания линейного подшипника.
