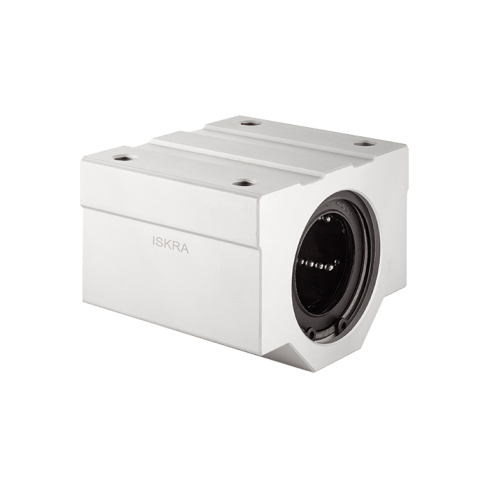

Линейный подшипник ISKRA в сборе с корпусом SCS20-UU

Линейный подшипник ISKRA серии SCS20UU - это прецизионный узел качения в алюминиевом корпусе, предназначенный для создания систем линейного перемещения на базе направляющих валов диаметром Ø20 мм.

Узел типа SC 20 стандартной конструкции применяется в промышленном оборудовании, станках с ЧПУ и автоматизированных линиях, где требуется низкий коэффициент трения при продольном перемещении. Статическая нагрузка 1400 Н определяет предел прочности тел качения в неподвижном состоянии, предотвращая пластическую деформацию беговых дорожек. Динамическая грузоподъемность 900 Н рассчитана на эксплуатацию в режиме постоянных циклов перемещения при соблюдении расчетных скоростей.

Встроенное двухстороннее уплотнение (индекс UU) эффективно защищает внутреннюю полость подшипника от попадания пыли и стружки, а также удерживает смазочный материал внутри сепаратора. Корпус из алюминиевого сплава обеспечивает легкость конструкции (вес узла 0.237 кг) и достаточную жесткость для фиксации линейной втулки. Эксплуатация предполагает использование закаленных валов с твердостью поверхности не ниже 60 HRC для обеспечения заявленного ресурса системы.

• Диаметр вала (d): Ø20 мм
• Динамическая нагрузка (C): 900 Н
• Статическая нагрузка (C0): 1400 Н
• Крепежный винт: M6
• Ширина корпуса (W): 54 мм
• Монтажная сетка отверстий: 40×40 мм
• Высота от основания до оси (H): 21 мм

Монтаж выполняется на плоскую обработанную поверхность через четыре отверстия под винты M6 с межцентровым расстоянием 40×40 мм. Высота оси H (21 мм) позволяет точно выставлять параллельность нескольких валов в одной плоскости. При установке необходимо избегать ударных воздействий на корпус и обеспечивать строгую соосность направляющих, так как перекосы значительно увеличивают сопротивление качению и сокращают срок службы полимерного сепаратора.
