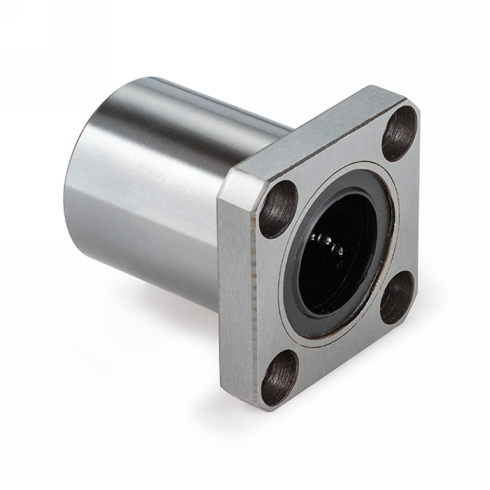

Линейный подшипник ISKRA LMEK40-UU

Линейный подшипник ISKRA LMEK40-UU - это прецизионный узел качения фланцевого типа для линейных перемещений по цилиндрическим направляющим Ø40 мм в системах промышленной автоматизации.

Шесть замкнутых контуров рециркуляции шариков обеспечивают высокую плавность хода и минимальное сопротивление перемещению при работе с валами без опоры. Интегрированный квадратный фланец упрощает центровку узла и позволяет фиксировать подшипник непосредственно на подвижной каретке без использования внешних кронштейнов. Динамическая грузоподъемность 2200 Н и статическая нагрузка 4100 Н определяют применимость компонента в исполнительных механизмах станков и манипуляторов со средними силовыми характеристиками.

Стандартное исполнение UU предусматривает наличие двухсторонних контактных уплотнений, которые удерживают смазочный материал и препятствуют проникновению пыли во внутренние полости. Для обеспечения заявленного ресурса и точности позиционирования рекомендуется использовать валы с допуском h6 или j6. Узел рассчитан на эксплуатацию в условиях, не требующих коррозионной стойкости; при работе в агрессивных средах необходимо применение защитных кожухов.

• Внутренний диаметр dr: 40 мм
• Динамическая нагрузка C: 2200 Н
• Статическая нагрузка C0: 4100 Н
• Длина L: 80 мм
• Наружный диаметр D: 98 мм
• Ширина фланца H: 13 мм
• Межцентровое расстояние k: 75 мм
• Количество рециркуляций: 6

Присоединение осуществляется болтами через отверстия диаметром d1 6,6 мм, расположенные на фланце. Межцентровое расстояние крепежа составляет 75 мм, что гарантирует совместимость с монтажными плитами соответствующего типоразмера. При установке критически важна соосность подшипника и направляющей, так как радиальный перекос вызывает ускоренный износ стального сепаратора и беговых дорожек.
