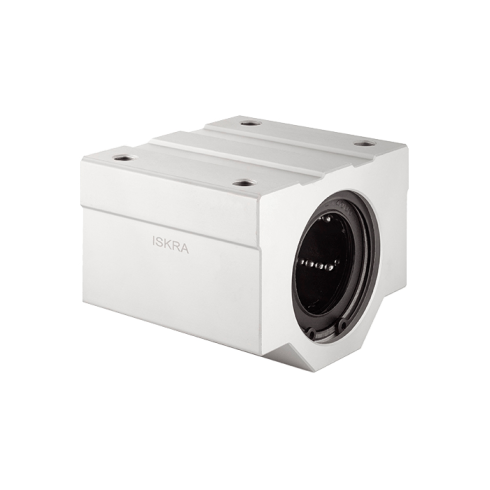

Линейный подшипник ISKRA в сборе с корпусом SCS16-UU

Линейный подшипник ISKRA серии SCS16-UU - это прецизионный узел качения в закрытом алюминиевом корпусе для линейных перемещений по валам Ø16 мм в условиях динамических нагрузок до 790 Н. Конструкция объединяет стальную втулку с рециркуляцией шариков и жесткое основание, что минимизирует коэффициент трения и исключает рывки при старте подвижной платформы.

Наличие встроенных кромочных уплотнений с обеих сторон корпуса (индекс UU) обеспечивает надежное удержание пластичной смазки внутри узла и защиту беговых дорожек от попадания производственной пыли. Для сохранения заявленного ресурса и паспортной грузоподъемности (статическая нагрузка C0 составляет 1200 Н) требуется эксплуатация на прецизионных валах с твердостью поверхности не менее 58 HRC и допуском h6. Использование направляющих с низкой чистотой поверхности или недостаточной твердостью приводит к ускоренному износу стальных шариков и появлению люфтов.

Монтаж узла осуществляется на плоскость через четыре резьбовых отверстия под крепежные винты M5. При сборке многоопорных систем необходимо обеспечивать высокую параллельность направляющих, так как радиальный перекос вызывает внутренние напряжения в сепараторе и существенно снижает долговечность подшипника. Высота оси вала составляет 19 мм, что соответствует стандартам серии SC и позволяет интегрировать узел в типовые проекты промышленной автоматизации без дополнительной доработки несущих конструкций.

• Диаметр вала (d): Ø16 мм
• Статическая нагрузка C0: 1200 Н
• Динамическая нагрузка C: 790 Н
• Крепежный винт: M5
• Высота оси H: 19 мм
• Ширина корпуса W: 50 мм
• Общая высота g: 32,5 мм
• Вес изделия: 0.189 кг
