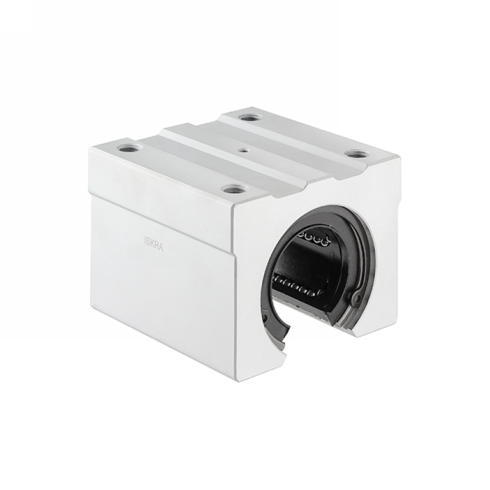

Линейный подшипник ISKRA в сборе с корпусом SBR40-UU

Линейный подшипник SBR40-UU ISKRA - это направляющий узел открытого типа для систем линейного перемещения на валах с поддержкой диаметром Ø40 мм. Конструкция с углом раскрытия 50° ориентирована на работу с прецизионными направляющими, закрепленными на цилиндрической опоре по всей длине, что позволяет исключить прогиб вала при значительных дистанциях хода. Узел находит применение в осях ЧПУ-станков, упаковочных линий и автоматизированных порталов, обеспечивая точность позиционирования и плавность перемещения при высоких механических нагрузках.

Алюминиевый корпус защищает стальную втулку подшипника и способствует равномерному распределению статической нагрузки до 4100 Н и динамической до 2200 Н. Интегрированные торцевые уплотнения предотвращают попадание производственной пыли во внутреннюю полость и удерживают пластичную смазку, что критично для сохранения расчетного коэффициента трения. Эксплуатация узла предполагает использование в среде без агрессивных паров и абразивных частиц, способных повредить полимерный сепаратор или нарушить слой смазочного материала.

• Диаметр вала: Ø40 мм
• Статическая нагрузка C0: 4100 Н
• Динамическая нагрузка C: 2200 Н
• Крепежный винт: M10
• Угол раскрытия: 50°
• Высота H: 42 мм
• Ширина W: 90 мм
• Вес: 1.33 кг

Для монтажа на плоскость каретки предусмотрено четыре отверстия под болт M10 с межосевым расстоянием 65×65 мм (параметры J и B2), что соответствует стандартной сетке серии SBR. При установке кареток необходимо обеспечивать строгое соблюдение параллельности направляющих и чистоту посадочных мест, так как перекосы ведут к заклиниванию шариков и преждевременному износу дорожек качения вала. Рекомендуется использовать винты соответствующего класса прочности с контролем момента затяжки и проводить регулярное обслуживание согласно регламенту для систем линейного перемещения.
