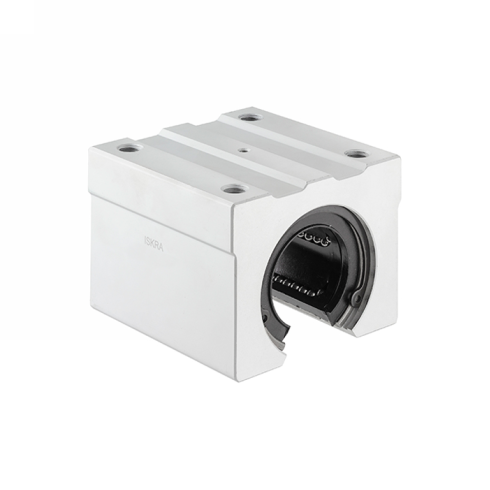

Линейный подшипник ISKRA в сборе с корпусом SBR20-UU

Линейный подшипник ISKRA серии SBR в сборе с корпусом SBR20-UU - это стандартный узел качения для прецизионного линейного перемещения по цилиндрическим направляющим на опорах в станкостроении и системах промышленной автоматизации.

Конструкция открытого типа с углом раскрытия 60 ° позволяет применять данный модуль в системах с цилиндрическими валами на опоре, что критично для исключения прогиба направляющих на длинных участках хода. Узел рассчитан на восприятие динамической нагрузки до 880 Н и статической до 1400 Н, обеспечивая плавность хода при умеренных скоростях перемещения. Наличие встроенных уплотнений защищает стальные шарики внутри обоймы от производственной пыли и предотвращает утечку пластичной смазки из зоны трения.

• Диаметр вала: Ø20 мм
• Динамическая нагрузка C: 880 Н
• Статическая нагрузка C0: 1400 Н
• Крепежный винт: M6
• Угол раскрытия: 60 °
• Ширина корпуса W: 48 мм
• Высота до оси H: 23 мм

Алюминиевый корпус модуля снабжен четырьмя монтажными отверстиями под винты M6 для жесткой фиксации на сопрягаемой поверхности. При сборке необходимо обеспечить точную параллельность направляющих, так как перекос ведет к неравномерному распределению нагрузки, преждевременному износу дорожек качения и снижению точности позиционирования. Типоразмер соответствует общепринятым стандартам серии SBR, что упрощает проектирование и замену узлов в существующем технологическом оборудовании.
