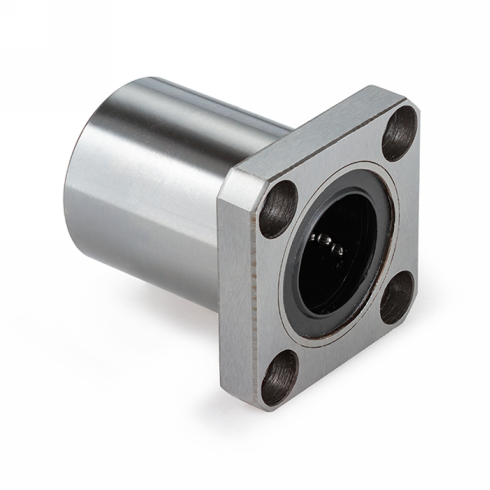

Линейный подшипник ISKRA LMEK16-UU

Линейный подшипник LMEK16-UU ISKRA - это прецизионный узел качения фланцевого типа для обеспечения прямолинейного перемещения по направляющим валам в системах промышленной автоматизации. Конструкция серии LMEK предусматривает наличие монтажного фланца, что упрощает интеграцию подшипника в подвижные каретки и узлы без необходимости использования дополнительных корпусов. Модель оснащена пятью замкнутыми контурами рециркуляции шариков, что гарантирует стабильность хода и низкий коэффициент трения при передаче динамической нагрузки до 590 Н.

Изделие выполнено в стандартном исполнении с использованием стальных шариков и полимерного сепаратора, обеспечивающего эффективное распределение смазки внутри узла. Защитные уплотнения типа UU с обеих сторон предотвращают попадание мелкодисперсной пыли и стружки в зону качения, что критично для сохранения ресурса при эксплуатации в условиях механической обработки. Статическая грузоподъемность 910 Н ограничивает допустимые пиковые воздействия на узел в моменты пуска или резкой смены вектора движения.

• Внутренний диаметр: 16 мм
• Динамическая нагрузка C: 590 Н
• Статическая нагрузка C0: 910 Н
• Длина корпуса L: 36 мм
• Ширина фланца H: 6 мм
• Межосевое расстояние отверстий k: 35 мм
• Количество контуров рециркуляции: 5
• Вес изделия: 0,09 кг

Монтаж осуществляется на вал без опоры диаметром 16 мм с допуском, соответствующим требованиям прецизионных пар трения. Фиксация фланца производится через четыре крепежных отверстия (диаметр d1 - 4,5 мм, диаметр d2 - 7,5 мм), расположенных по сетке с межосевым шагом 35 мм. При сборке необходимо обеспечивать строгую параллельность направляющих и соосность вала с посадочным местом для исключения перекосов, которые могут привести к ускоренному износу стальных дорожек качения и потере точности позиционирования.
