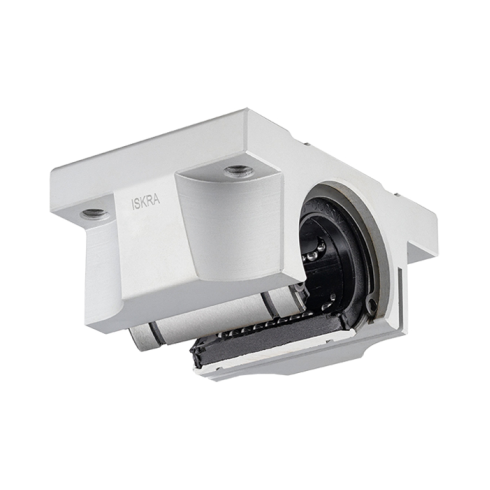

Линейный подшипник ISKRA в сборе с корпусом TBR20-UU

Линейный подшипник TBR20-UU бренда ISKRA - это опорный узел качения открытого типа для систем прецизионного линейного перемещения по цилиндрическим валам диаметром 20 мм с опорой.

Конструкция узла включает стальную шариковую втулку, установленную в жесткий алюминиевый корпус с фланцевым основанием. Открытый тип исполнения позволяет использовать подшипник совместно с валами на алюминиевой поддержке (серии SBS/SBR), что критично для предотвращения прогиба направляющих большой протяженности под нагрузкой. Узел рассчитан на восприятие статической нагрузки до 1176 Н и динамической нагрузки до 784 Н, обеспечивая высокую жесткость системы и плавность хода при умеренных скоростях перемещения.

Наличие встроенных торцевых уплотнений типа UU обеспечивает защиту внутренних дорожек качения от мелкодисперсной пыли и стружки, предотвращая преждевременный износ прецизионных поверхностей. Для сохранения эксплуатационного ресурса требуется соблюдение чистоты направляющих и периодическая подача консистентной смазки. Узел сохраняет стабильность параметров в стандартном температурном диапазоне; превышение температуры свыше 80 °C недопустимо из-за риска термической деформации полимерных элементов сепаратора.

• Диаметр вала d: Ø20 мм
• Статическая нагрузка C0: 1176 Н
• Динамическая нагрузка C: 784 Н
• Ширина корпуса W: 68 мм
• Высота H: 21 мм
• Крепежный винт: М6
• Вес узла: 0.3 кг

Монтаж изделия выполняется на подготовленную плоскую поверхность через четыре сквозных отверстия в основании корпуса с использованием винтов М6. Расстояние между центрами отверстий по ширине (размер J) составляет 54 мм, что гарантирует совместимость со стандартными монтажными плитами. При установке нескольких опор на один вал необходимо обеспечить соосность и параллельность осей, так как перекосы значительно увеличивают трение и снижают расчетную статическую грузоподъемность системы.
