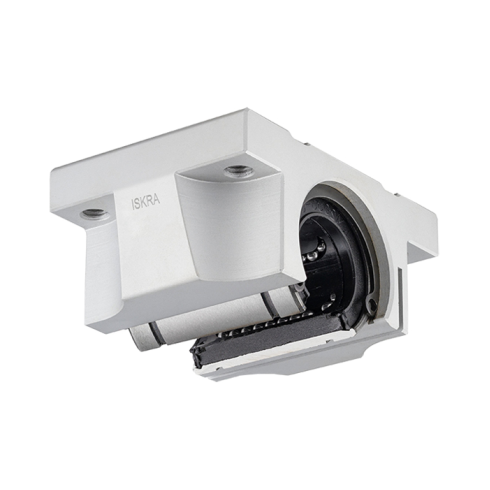

Линейный подшипник ISKRA в сборе с корпусом TBR16-UU

Линейный подшипник ISKRA серии TBR16-UU - это прецизионный узел качения в алюминиевом корпусе для обеспечения плавного прямолинейного перемещения по направляющим валам диаметром Ø16 мм. Конструкция разработана для применения в узлах позиционирования промышленного оборудования, станков с ЧПУ и автоматизированных систем, где требуется высокая жесткость опоры и минимизация коэффициента трения.

Техническое ядро компонента базируется на стальном шариковом подшипнике, размещенном в жестком корпусе с фланцевым основанием. Предельные эксплуатационные возможности определяются статической нагрузкой C0 490 Н и динамической нагрузкой C 392 Н, которые ограничивают допустимые усилия при работе в стационарном и подвижном режимах. Наличие интегрированных уплотнений UU обеспечивает защиту дорожек качения от попадания твердых частиц и производственной пыли, что критично для сохранения ресурса сепаратора и плавности хода в запыленных условиях цеха.

• Диаметр вала d: Ø16 мм
• Динамическая нагрузка C: 392 Н
• Статическая нагрузка C0: 490 Н
• Ширина корпуса W: 62 мм
• Межосевое расстояние J: 50 мм
• Крепежный винт: М5
• Вес изделия: 0.18 кг

Монтаж узла TBR16-UU выполняется на плоское основание с фиксацией через четыре отверстия под винты М5. Геометрические параметры, включая высоту H 17.9 мм и ширину W 62 мм, соответствуют метрическим стандартам серии TBR, что упрощает проектирование кареток и посадочных мест. Конструкция предполагает использование с валами на опоре, исключающими прогиб направляющей под весом нагрузки. При установке требуется соблюдение соосности и параллельности направляющих для исключения кромочного давления на шарики и предотвращения ускоренного износа дорожек качения.
