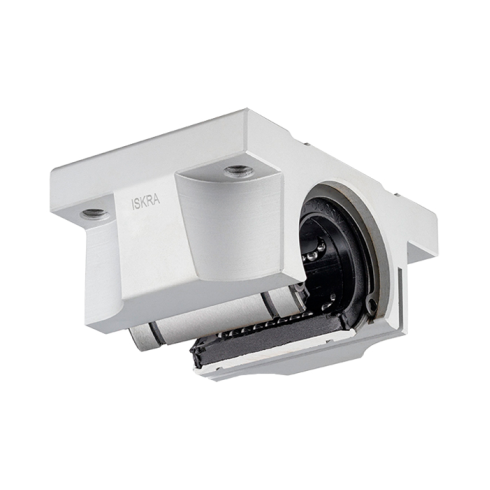

Линейный подшипник ISKRA в сборе с корпусом TBR25-UU

Линейный подшипник ISKRA в сборе с корпусом TBR25-UU - это узел качения открытого типа для систем линейного перемещения на базе цилиндрических направляющих Ø25 мм с опорой. Конструкция корпуса серии TBR рассчитана на установку в каретки промышленного оборудования, где требуется компенсация прогиба вала на длинных дистанциях за счет использования сплошной поддержки.

Эксплуатационные параметры ограничены динамической грузоподъемностью 1568 Н и статической нагрузкой 2352 Н. Шариковая втулка оснащена двухсторонними уплотнениями типа UU, которые удерживают смазку внутри узла и защищают тела качения от проникновения производственной пыли и мелкодисперсной стружки. Алюминиевый корпус обеспечивает баланс между жесткостью сборки и общим весом узла, составляющим 0.6 кг, что критично для снижения инерционности подвижных осей.

• Диаметр сопрягаемого вала: Ø25 мм
• Динамическая нагрузка C: 1568 Н
• Статическая нагрузка C0: 2352 Н
• Крепежный винт: М8
• Габаритная ширина W: 82 мм
• Масса узла: 0.6 кг

Монтаж блока выполняется на подготовленную площадку с фиксацией винтами M8. Геометрические параметры (высота H 28 мм, ширина 82 мм) соответствуют стандартам серии TBR 25, что позволяет интегрировать узел в типовые проекты без доработки посадочных мест. При сборке многоосевых систем необходимо контролировать параллельность направляющих, так как перекосы значительно снижают расчетный ресурс подшипника и увеличивают момент сопротивления.
