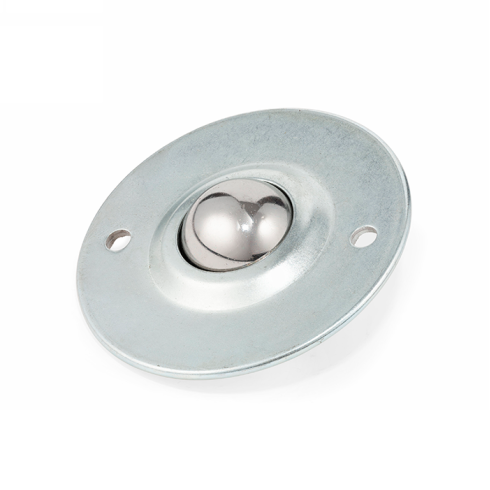

Шариковая опора ISKRA CY22BCS/CS

Шариковая опора ISKRA серии CY22BCS/CS - это элемент качения для организации многонаправленного перемещения грузов с плоским основанием в составе конвейерных систем и сортировочных столов. Узел позволяет плавно изменять направление движения объекта по горизонтальной плоскости с минимальным коэффициентом трения.

Основной шар диаметром Ø22,2 мм изготовлен из углеродистой стали, что задает высокую твердость и стойкость к механическому износу при интенсивном использовании. Изделие весом 0,1 кг рассчитано на эксплуатацию в условиях отсутствия коррозийного воздействия; при попадании влаги или химически активных сред материал склонен к окислению. Конструкция с высотой корпуса 11 мм оптимальна для встраивания в низкопрофильные направляющие и перегрузочные платформы.

• Диаметр шарика Dw: Ø22,2 мм
• Наружный диаметр: 44,8 мм
• Материал шарика: Углеродистая сталь
• Ширина A: 54,3 мм
• Высота B: 11 мм
• Высота H: 2,8 мм
• Вес: 0,1 кг

Монтаж выполняется в подготовленные отверстия, соответствующие наружному диаметру 44,8 мм. При проектировании систем перемещения необходимо учитывать выступ шара над плоскостью установки (высота H 2,8 мм) для точного позиционирования уровня качения. При установке группы опор требуется обеспечить их строгую плоскостность, чтобы исключить точечные перегрузки и преждевременный выход из строя отдельных элементов.
