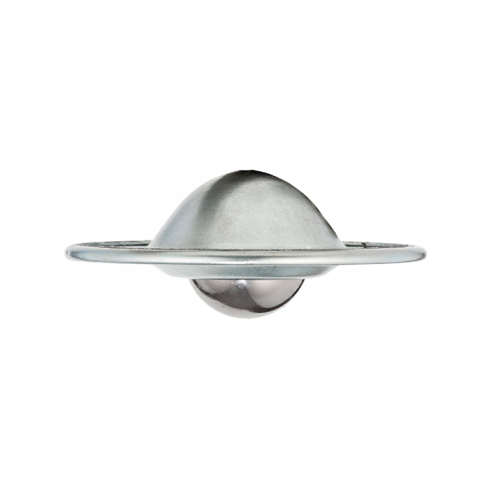

Шариковая опора ISKRA CY30BCS/CS

Шариковая опора ISKRA CY30BCS/CS - это механический узел качения для организации перемещения грузов в любом горизонтальном направлении на конвейерных линиях и упаковочных столах. Основной рабочий орган - шар из углеродистой стали диаметром Ø30 мм, который обеспечивает плавное вращение и минимальное сопротивление трению при маневрировании плоских заготовок или тары. Конструкция серии CY30BCS/CS оптимальна для интеграции в сборочные линии и подающие механизмы, где требуется свободная смена вектора движения объекта.

Изделие выполнено из углеродистой стали, что обуславливает эксплуатацию в сухих производственных помещениях с контролируемой влажностью для исключения коррозии прецизионных поверхностей. Грузоподъёмность узла напрямую зависит от его пространственной ориентации: при установке шариком вверх допустимая нагрузка составляет 45 кг, при ориентации шариком вниз - 35 кг. Для сохранения заявленного ресурса и плавности хода рекомендуется исключить прямое попадание абразивной пыли и металлической стружки во внутреннюю полость корпуса, а также контролировать чистоту посадочного гнезда.

• Диаметр основного шара: Ø30 мм
• Материал шарика: Углеродистая сталь
• Грузоподъёмность (вверх): 45 кг
• Грузоподъёмность (вниз): 35 кг
• Габаритная ширина A: 72,5 мм
• Межосевое расстояние E: 50 мм
• Высота корпуса H: 13,8 мм
• Вес изделия: 0,265 кг

Монтаж опоры осуществляется на плоские основания через крепёжные отверстия во фланце; габаритная ширина составляет 72,5 мм, а межосевое расстояние между точками фиксации - 50 мм. Малая высота H (13,8 мм) и наличие выступающего бортика высотой 3,5 мм позволяют встраивать узел в технологические плиты, профили или станины с минимальным вылетом над рабочей поверхностью. При расчёте поля опор необходимо учитывать габариты самого малого перемещаемого объекта, чтобы обеспечить стабильное положение груза и его контакт минимум с тремя точками качения одновременно.
