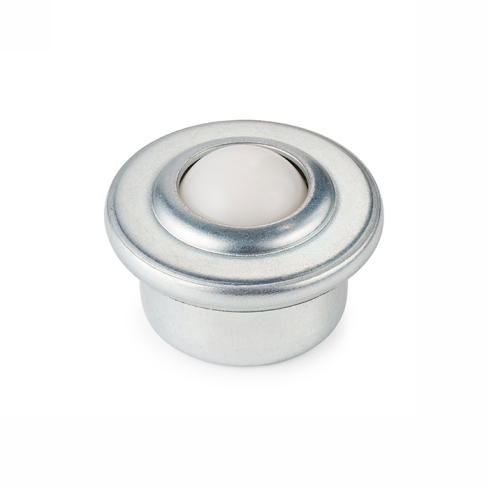

Шариковая опора ISKRA CY22HPL/CS

Шариковая опора ISKRA CY22HPL/CS - это узел качения для многонаправленного перемещения грузов массой до 40 кг в промышленных системах транспортировки и позиционирования. Основной рабочий шар из полиацеталя (POM) позволяет работать с деликатными поверхностями, не оставляя следов и царапин на пластике, стекле или полированном металле.

Материал шарика POM (Delrin) характеризуется высокой износостойкостью, низким влагопоглощением и химической инертностью к воздействию смазочных материалов и большинства органических растворителей. Внутреннее устройство с малым коэффициентом трения обеспечивает легкость вращения основного шара Ø25.4 мм, что снижает физические усилия оператора при ручной подаче заготовок. Отсутствие металлических компонентов в рабочей зоне контакта исключает риск искрообразования и коррозии при эксплуатации во влажной среде.

• Материал шарика: Полиацеталь ПОМ (Derlin)
• Грузоподъёмность (шарик сверху): 40 кг
• Диаметр основного шарика Dw: Ø25.4 мм
• Наружный диаметр корпуса: 56 мм
• Диаметр посадочного отверстия d1: Ø43 мм
• Ширина P: 40 мм
• Диаметр крепежных отверстий b: 4.2 мм
• Вес изделия: 0,12 кг

Установка опоры типа H производится в монтажные отверстия диаметром Ø43 мм. Корпус оснащен фланцем с наружным диаметром 56 мм для жесткой фиксации на станине через крепежные отверстия b: 4.2 мм. Конструктивные размеры P (40 мм) определяют совместимость с посадочной сеткой оборудования. При сборке стола качения рекомендуется соблюдать допуски по высоте установки (параметры H: 8 мм и 10 мм), чтобы обеспечить равномерный контакт всех опор с поверхностью перемещаемого объекта.
