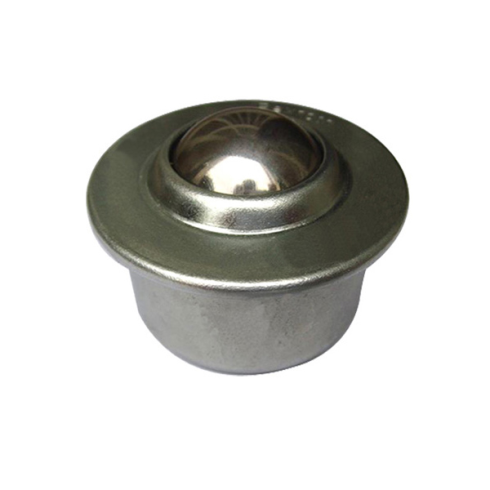

Шариковая опора ISKRA CY22HCS/CS

Шариковая опора ISKRA серии CY22HCS/CS - это встраиваемый антифрикционный узел для всенаправленного перемещения штучных грузов массой до 55 кг на конвейерных и сборочных участках.

Конструкция с основным телом качения Ø22 мм обеспечивает вращение на 360° при минимальном коэффициенте трения. Главными эксплуатационными ограничителями являются ориентация в пространстве и статическая нагрузка: узел выдерживает до 55 кг при расположении шариком вверх и до 40 кг при монтаже шариком вниз. Компактное исполнение с общей высотой 10 мм позволяет интегрировать опору в низкопрофильные платформы и подающие столы.

• Грузоподъёмность (шарик сверху): 55 кг
• Грузоподъёмность (шарик снизу): 40 кг
• Диаметр основного шарика (Dw): Ø22 мм
• Монтажный диаметр (d1): 36 мм
• Наружный диаметр: 45 мм
• Общая высота (H): 10 мм
• Высота фланца (B): 4.2 мм

Установка производится в подготовленное посадочное отверстие Ø36 мм. Фиксация осуществляется за счёт внешнего фланца, при этом выступ над монтажной плоскостью составляет 4.2 мм. Для сохранения ресурса необходимо избегать ударных нагрузок и обеспечивать чистоту поверхности перемещаемых объектов, так как абразивные частицы могут затруднять свободное вращение шариков.
